GIS GP ATEX explosionsskyddad elektrisk kättingtelfer 100–6300 kg

Konstruerad och provad enligt: EN 14492-2

Tillbaka till katalogen

GIS GP ATEX explosionsskyddad elektrisk kättingtelfer 100–6300 kg

Name: GIS GP ATEX explosionsskyddad elektrisk kättingtelfer 100–6300 kg
Brand: Delacco
SKU: GIS-GP-ATEX
Availability: InStock

SKU-grund: GIS-GP-ATEX | Marknad: SE | Språkversion: sv

Pris Konfigurera din telfer nedan — pris, vikt och frakt uppdateras i realtid när du gör dina val.

broschyr Broschyr Frågeformulär Bruksanvisning CE-försäkran Kedjebehållare GP ATEX-ritning GP ATEX-reservdelar

Kategorier: Elektriska kättingtelfrar

Taggar: Elektriska telfrar, Verkstadskranar

Mängdrabatt — spara upp till 12% Rabatten beräknas automatiskt på varukorgens delsumma.

Antal	Rabatt
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% paketrabatt när beställningen innehåller artiklar från minst två produktkategorier (t.ex. en lyftanordning + en svängkran). I kombination med mängdrabatten kan den totala besparingen uppgå till 15%.

Konfigurera din telfer

Välj kapacitet, spännvidd och tillval. Pris, vikt och frakt uppdateras direkt.

Steg 0 — obligatoriskt

Hur kommer telfern att användas?

Välj det alternativ som bäst motsvarar användningen. Varje driftklass har sitt eget kapacitetsområde: ju intensivare användning, desto lägre märklast. Om du väljer en lägre klass än den faktiska användningen upphör tillverkarens garanti att gälla och det finns risk för motorhaveri. Välj den högsta förväntade klassen om du är osäker — det motsvarar den telfer du faktiskt behöver.

1 Lyftkapacitet — kg

2 Lyfthöjd — m

3 ATEX-skyddsnivå

Välj det utförande som motsvarar anläggningens zonklassificering (direktiv 2014/34/EU, utrustningsgrupp II, kategori 3). Det dammskyddade utförandet GP D omfattar zon 22 (brandfarligt damm). Det gastäta utförandet GP G omfattar explosiva gasatmosfärer i zon 2 och inkluderar dammskyddet för zon 22. Det kräver tryckluftsförsörjning på 4–10 bar på installationsplatsen. Båda utförandena inkluderar IP65, Klixon-temperaturövervakning, en växlad gränslägesbrytare och Ex-kabelförskruvningar.

4 Strömförsörjning

ATEX-telfrar är endast konstruerade för trefasnät — 3 × 400 V är verkstadsstandard. Enfasversioner finns inte i explosionsskyddat utförande.

5 Lyfthastighet

Enkel hastighet (N) är standardutförandet för telfern, 8 m/min. Långsam (NL) halverar hastigheten för finare positionering. NF ger tvåhastighetsstyrning. SF fördubblar hastigheten men halverar lastkapaciteten.

6 Upphängningsåkvagn (GHF/GMF)

GIS upphängningsåkvagn som tillval för förflyttning av telfern längs en I-balk. GHF är manuell (skjuts för hand, utan elutrustning – tillåten som standard i båda ATEX-utförandena). GMF är motordriven och levereras i samma ATEX-utförande (D eller G) som telfern. I det gastäta utförandet är övertrycksövervakningen placerad på åkvagnen och gemensam för åkvagnen och telfern.

7 Flänsbredd (balkbredd)

Bredden på flänsen på I-balken/enkelbanan som åkvagnen löper på. Standardområden levereras fritt fabrik utan pristillägg; bredare balkar kan medföra en avgift för stödbults- eller motviktsinfästning. Mät balkens fläns (den övre horisontella kanten) i millimeter.

8 Upphängning

Öglebultupphängning är det fasta standardfästet. Med krokupphängning kan telfern flyttas mellan åkvagnar utan omkoppling av kablaget.

9 Kättingbehållare

Kättingbehållaren samlar upp den slaka kättingen vid uppåtgående rörelse. Plast är billigast, textilpåsar rymmer mer kätting och MF-versioner (plåtram) minskar bygghöjden vid installationer med begränsat utrymme ovanför lasten.

10 Växlad gränslägesbrytare

Standardväxelgränslägesbrytare ingår för 3-fasmodeller. Dubbla nödstopp ger en andra redundant frånkoppling. Externa gränsstopp krävs för höga installationer och fungerar endast med en kedjebehållare i textil.

11 Spänning / certifiering

EU-standardspänningar ingår. Specialspänning omfattar motorlindningar för icke-standardiserade spänningar. CSA/CUS-utförande inkluderar nordamerikanska certifieringar (endast 60 Hz).

12 Manöverdon/hängmanöverdon

Den explosionsskyddade versionen för gas (G) kräver det ATEX-certifierade manöverdonet. För den dammskyddade versionen (D) är GIS standardmanöverdon med IP65 tillräckligt i de flesta områden i Zon 22 – ATEX-manöverdonet kan fortfarande väljas som uppgradering.

13 Manöverkabellängd

Standardkabeln som är anpassad till lyfthöjden har GIS kataloglängd (2 knappar: lyfthöjd − 1,2 m; 4 knappar: lyfthöjd − 1 m). Dra skjutreglaget eller ange ett valfritt värde mellan 2 och 60 m om du behöver en annan längd (t.ex. för installationer i flera nivåer). Katalogens prisnivåer gäller när längden motsvarar standardlängden för en lyfthöjd på 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; i annat fall debiteras grundsats + pris per meter.

14 Säkerhetskrok

Ersätter standardlastkroken med en säkerhetskrok (spärr och högre säkerhetsfaktor). Krävs på vissa arbetsplatser inom bygg- och evenemangsbranschen.

15 Andra broms

Lägger till en redundant broms för ökad säkerhet vid lyfttillämpningar (underhållningsindustrin, personlyft).

16 Driftdataräknare

Registrerar drifttimmar/cykler för förebyggande underhåll. Kräver 42 V manöverspänning (standardmodeller med 3-fas).

17 Säkerhetsradiostyrning

Den säkra radiofjärrkontrollen är endast tillgänglig för den dammskyddade versionen (D) – den explosionsskyddade versionen för gas manövreras med ATEX-kabelmanöverdonet.

Konfiguration —

Nettopris —

Antal

Volympriser — spara upp till 12 %

Antal	Rabatt

Kampanj för kombinerade köp: ytterligare 3 % rabatt när denna beställning innehåller artiklar från minst två produktkategorier (t.ex. en telfer + en svängkran).

Prisspecifikation

Nettototal (exkl. moms)	—

Beräknad vikt —
Leveranstid —
Nivå för monteringssats —
Totalhöjd —

Beräknad fraktkostnad

Leveransland

—

Ange leveransland ovan för att se en preliminär fraktkostnad.

Behöver du en skräddarsydd offert?

Skicka dina krav via offertformuläret — den här produkten fylls i automatiskt och du kan lägga till fler artiklar i samma förfrågan.

Begär en offert

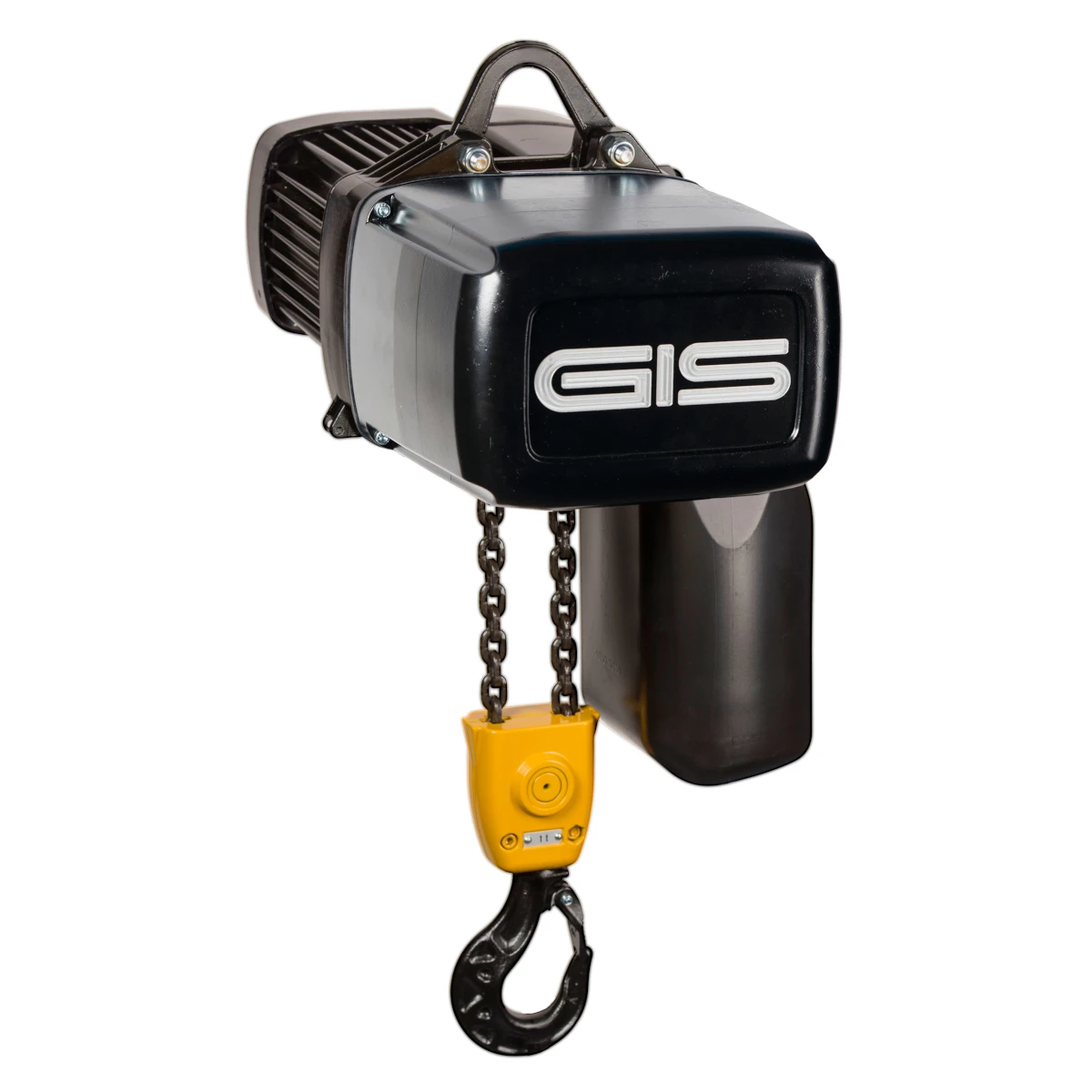

GIS GP ATEX är det explosionsskyddade utförandet av den beprövade GIS GP elektriska kättingtelfern för riskområden enligt direktiv 2014/34/EU. Välj den dammskyddade modellen GP D för zon 22 (brandfarligt damm) eller den gasskyddade modellen GP G för zon 2 (explosiv gasatmosfär, inklusive dammskydd för zon 22). Varje telfer levereras med EG-försäkran om överensstämmelse, ATEX-bilaga till bruksanvisningen och kontrollintyg.

Viktiga egenskaper

Certifierad enligt ATEX-direktiv 2014/34/EU och levereras med EG-försäkran om överensstämmelse – utrustningsgrupp II, kategori 3
Dammskyddad GP D för zon 22: II 3D Ex tc IIIA T130 °C Dc – IP65-kapsling, Klixon-temperaturövervakning, växeldriven gränslägesbrytare, Ex-kabelförskruvningar och svarta kåpor
Gasskyddad GP G för zon 2 (och 22): dessutom II 3G Ex pzc IIA T3 Gc – ett övertryck på 0,4 bar inuti kapslingen förhindrar att gaser, ångor eller dimma tränger in; tryckövervakningen bryter omedelbart styrspänningen vid tryckluftsbortfall
Det gasskyddade utförandet kräver tryckluftsförsörjning på installationsplatsen med 4–10 bar (plug-in-anslutning för 6 mm slang)
Hela GIS GP-seriens lastkapacitet på 100–6300 kg (ramstorlekar GP250 till GP2500), lyfthöjd 3–60 m och driftsklasser M3–M7

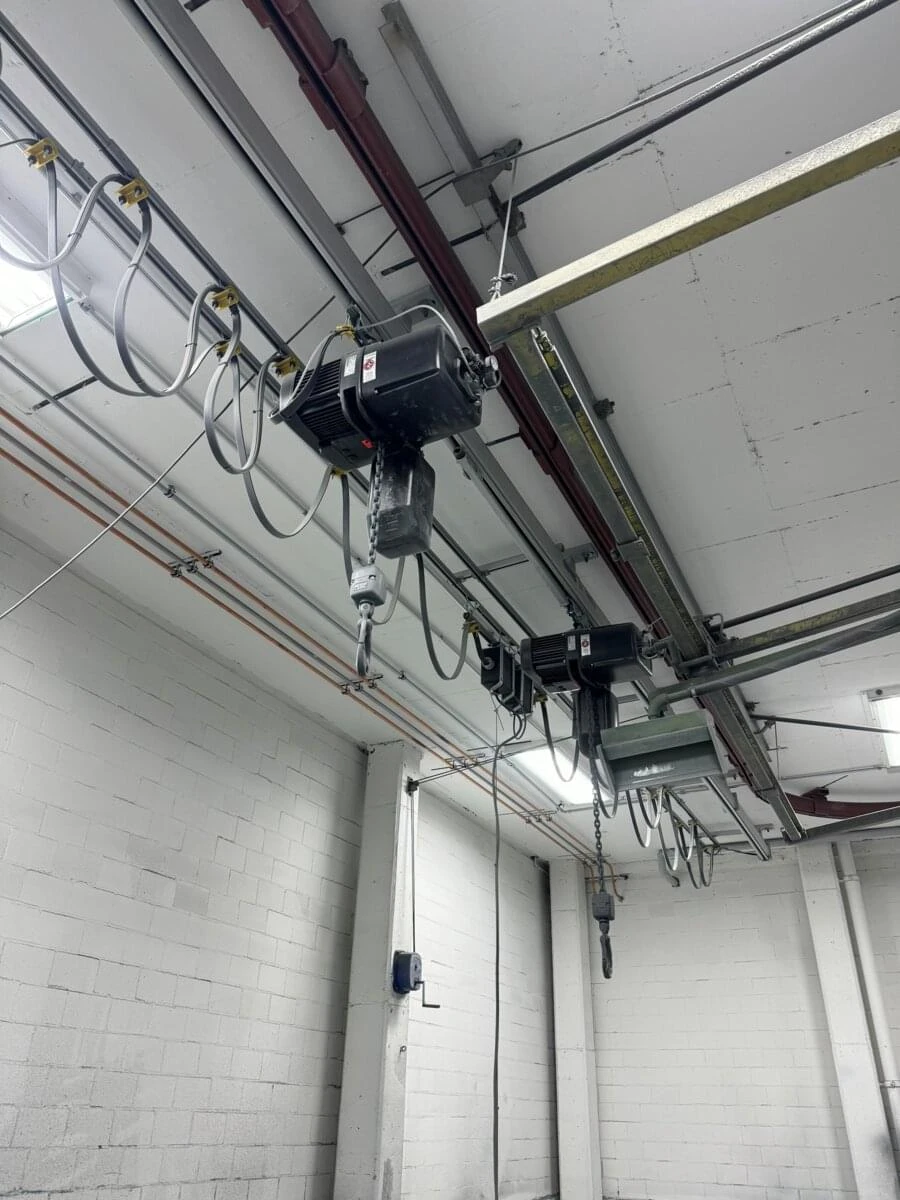

Manuell (GHF) eller motordriven (GMF) åkvagn – den motordrivna åkvagnen levereras i samma ATEX-utförande som telfern, med gemensam övertrycksövervakning för den gasskyddade versionen
ATEX-certifierat manöverdon (2 eller 4 knappar med nödstopp); GIS standardmanöverdon med IP65 är fortsatt tillräckligt för många dammapplikationer i zon 22
Säkerhetsklassad radiofjärrstyrning finns tillgänglig för det dammskyddade utförandet
Tillval: extra broms, externa gränslägesbrytare, krokupphängning, driftdatamätare, specialspänningar samt CSA/CUS-utförande
Uppfyller maskindirektiv 2006/42/EG

Teknisk översikt

Modell/SKU: GIS-GP-ATEX (GP 250 D/G … GP 2500 D/G)
Produktfamilj: Elektriska kättingtelfrar
Lastkapacitet: 100–6300 kg
Lyfthöjd: 3–60 m
ATEX-märkning (D): II 3D Ex tc IIIA T130 °C Dc
ATEX-märkning (G): II 3G Ex pzc IIA T3 Gc + II 3D Ex tc IIIA T130 °C Dc
Driftsklass: M3–M7 (ISO 4301-1/FEM)
Strömförsörjning: 3 × 400 V/3 × 230 V, 50 Hz (endast trefas)
Kapslingsklass: IP65
Typiska användningsområden: kemiska och petrokemiska anläggningar, målerier, mjölkvarnar och spannmålssilor, områden med trädamm, avloppsreningsverk samt gashantering

Konfigurera lastkapacitet, lyfthöjd, driftsklass, hastighetsprofil, ATEX-skyddsnivå, åkvagn och tillval online. Lägg därefter telfern i varukorgen eller offertlistan. Varje konfiguration prissätts enligt GIS aktuella fabriksprislista.

Egenskaper

Lastkapacitet	100–6300 kg
Lyfthöjd	3–60 m
ATEX-utförande	Dammtät GP D — Zon 22, Gassäker GP G — Zon 2 + 22
Driftklass (ISO/FEM)	M3–M7 (A3–A7)
Kapslingsklass	IP65
Brand	GIS
Compliance	{"atex_directive": "2014/34/EU", "machinery_directive": "2006/42/EC"}
Gis Model	GP ATEX

Model	Capacity 1 fall (M5)	Capacity 2 falls (M5)	Lifting speed 1 / 2 falls
GP 250 D/G	250 kg	500 kg	8 / 4 m/min
GP 500 D/G	500 kg	1000 kg	8 / 4 m/min
GP 1000 D/G	1000 kg	2000 kg	8 / 4 m/min
GP 1600 D/G	1600 kg	3200 kg	4 / 2 m/min (NL)
GP 2500 D/G	2500 kg	5000 kg	4 / 2 m/min (NL)

Duty classes M3–M7 shift the rated capacity envelope exactly as on the standard GP hoist (e.g. GP 2500/2B carries 6300 kg at M4); the heavy-duty B profiles remain available on the GP 2500 frame. Dust-proof (D) execution: II 3D Ex tc IIIA T130 °C Dc. Gas-proof (G) execution adds II 3G Ex pzc IIA T3 Gc and requires 4–10 bar compressed air on site. Klixon temperature surveillance, geared limit switch, Ex cable glands and IP65 are standard on both executions.
