Fjäderbalanserare för tryckluftsverktyg
ENDO fjäderbalanserare med integrerad luftslang som både håller upp och försörjer tryckluftsverktyg, vilket ger välordnade och ergonomiska arbetsstationer.
Så väljer ni
Vad den är avsedd för
- Fjäderbalanserare med genomgående luftslang – en slang för upphängning och försörjning av tryckluftsverktyg.
- Monteringslinjer med tryckluftsverktyg.
Kontrollera innan ni väljer
- Verktygets viktområde
- Slangtryck och diameter
- Vajerlängd
Inte lämplig för
- Elverktyg (använd en fjäderbalanserare av standardtyp)
Vad vi frågar er om innan vi rekommenderar en modell
Fjäderbalanserare för tryckluftsverktyg (genomgående slang) Standardval — parametrarna ovan räcker för att välja rätt modell.
- Total upphängd massa: verktyg + adaptrar + den del av slangen/kabeln som balansblocket bär? Förändras massan under arbetet? Massan måste ligga inom arbetsområdet; ett överdimensionerat balansblock ger för stor återgångskraft, medan ett underdimensionerat balansblock sjunker.
- Erforderlig kabelslaglängd; monteringshöjd; högsta och lägsta arbetspunkt? Slaglängden måste täcka arbetsområdet.
- Lufttryck, verktygets luftförbrukning, anslutningstyp, slangdiameter? Den integrerade slangen måste kunna försörja verktyget med erforderligt flöde; enbart mekanisk kapacitet är inte tillräcklig.
Vanliga misstag att undvika
- Den integrerade slangen måste leverera det flöde som verktyget kräver.
Bra att ha till hands: Verktygets massa · Förbrukning och tryck · Anslutning · Slaglängd
Fjäderbalanserare med integrerad tryckluftsförsörjning

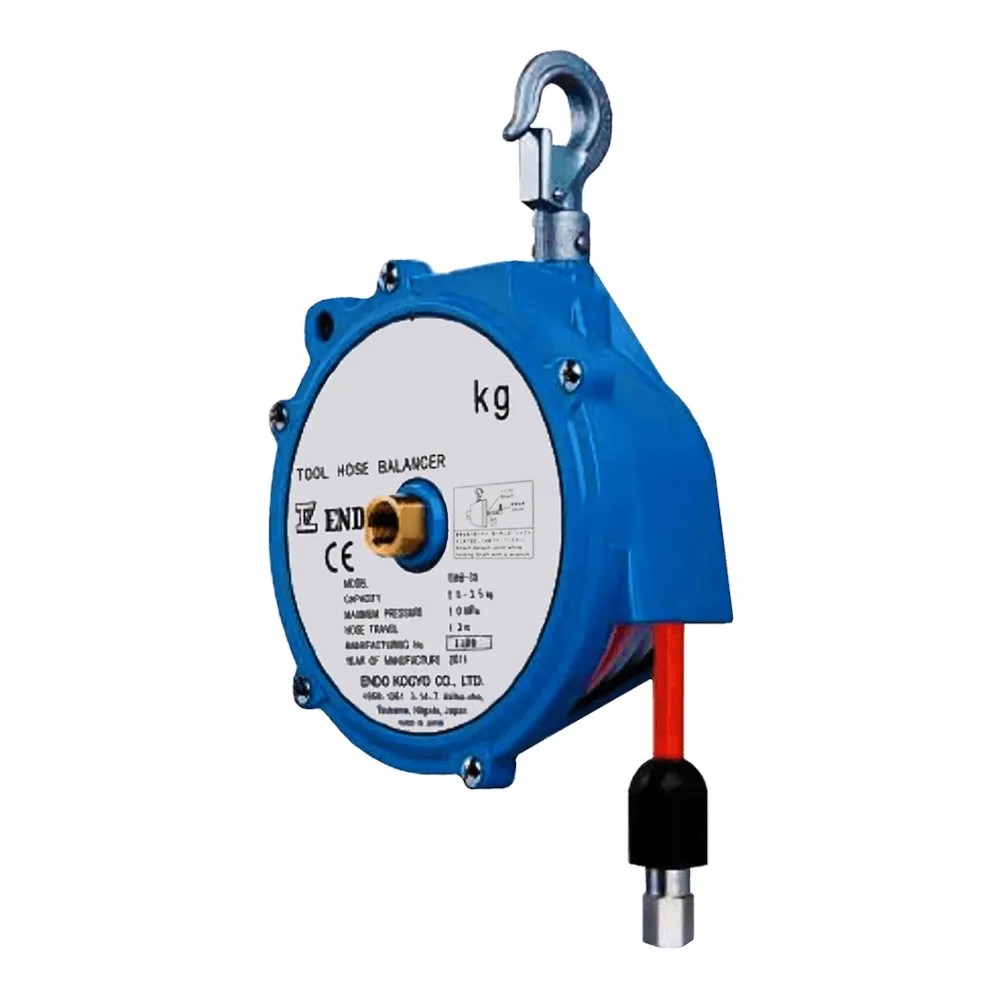

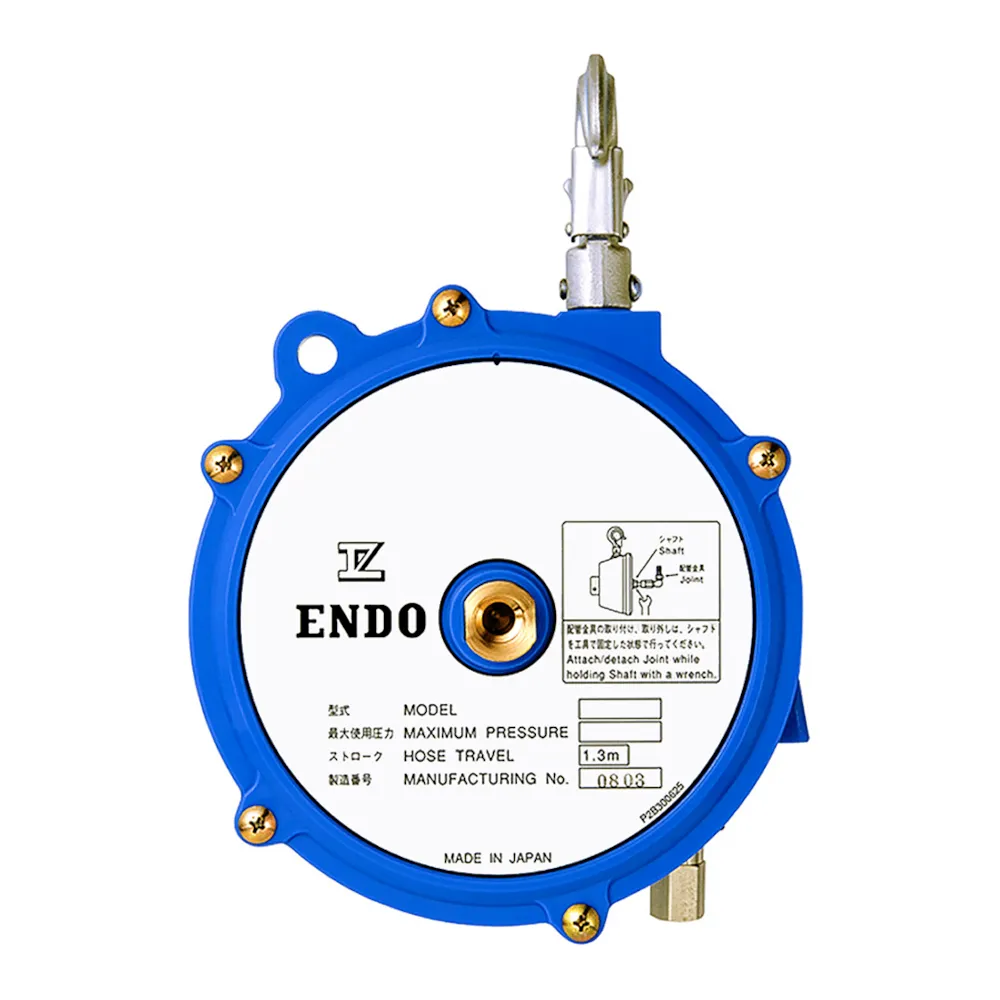

Dessa balansblock löser två problem vid arbetsstationen med en enda enhet: verktyget hänger viktavlastat i bekväm arbetshöjd och tryckluften leds genom själva balansblocket — därmed behövs ingen separat slang som släpar över arbetsbänken eller golvet. Resultatet är en mer välordnad arbetsstation, snabbare åtkomst till verktyget och mindre slitage på slangar och kopplingar. Sortimentet omfattar handverktyg upp till 6.5 kg: ATB-serien (från 0.5 kg) och THB-A-serien med kapaciteter upp till THB-65A (5–6.5 kg).
Typiska användningsområden är monteringslinjer där mutterdragare, slipmaskiner, borrmaskiner och skruvdragare används — överallt där ett tryckluftsverktyg plockas upp hundratals gånger per skift. För tyngre verktyg eller arbetsstationer utan tryckluftsdrivna verktyg omfattar standardsortimentet av fjäderbalanserare kapaciteter upp till 200 kg, och för hygieniska miljöer finns rostfria modeller för livsmedelsindustrin. Kontakta oss och ange verktygets vikt och luftförbrukning, så bekräftar vi lämplig modell.
Vanliga frågor
Hur leds luftförsörjningen genom balansblocket?
Balansblockets hus fungerar även som luftkanal: matningsslangen ansluts upptill och verktygsslangen på indragningssidan, så att verktygsslangen följer med linan i stället för att hänga i en separat slinga. Specifikationer för luftgenomföringen anges för respektive modell.
Vilka verktygsvikter täcker dessa balansblock?
Från 0.5 kg (ATB-0, THB-15A) upp till 6.5 kg (THB-65A) — väg verktyget inklusive anslutningar och en arbetslängd slang, och välj den modell vars kapacitetsområde har denna vikt nära mitten.
Vad gör jag om verktyget väger mer än 6.5 kg?
Använd en standardmässig fjäderbalanserare för upphängningen och dra luftslangen separat — ENDO:s standardprogram omfattar vikter upp till 200 kg — eller överväg ett tryckluftsdrivet balansblock om arbetsuppgiften gäller positionering av arbetsstycken i stället för upphängning av ett verktyg.
Hur snabbt kan dessa balansblock levereras?
Begär en offert på produktsidan och ange modell och kapacitetsområde, så bekräftar vi tillgänglighet, aktuell leveranstid och leveranskostnaden till er adress.
