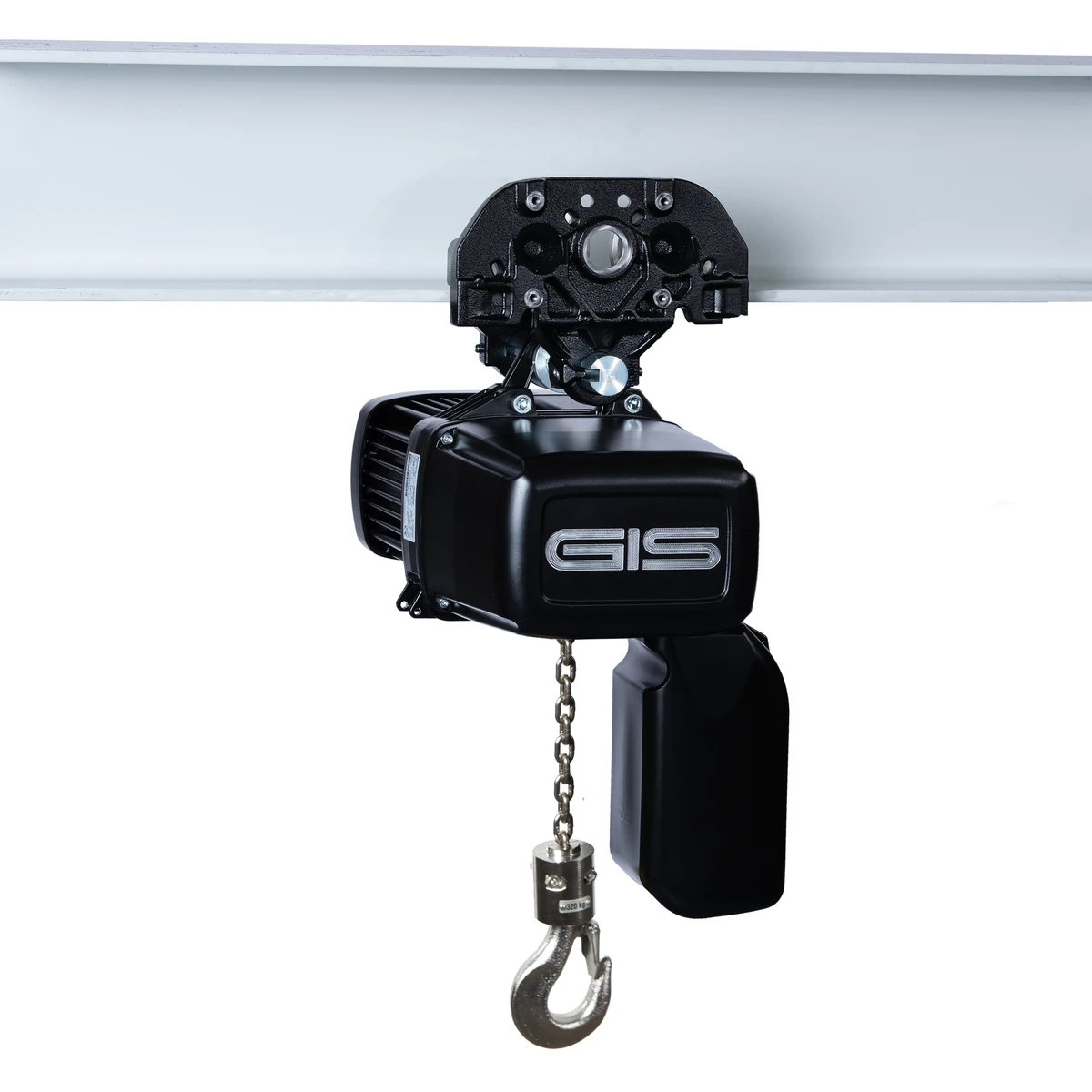

GIS GPR korrosionsbeständig elektrisk kättingtelfer – produktbild 1

Konstruerad och provad enligt: EN 14492-2

3D-förhandsvisning Dra för att rotera · rulla för att zooma

Tillbaka till katalogen

GIS GPR korrosionsbeständig elektrisk kättingtelfer 125–1250 kg

Name: GIS GPR korrosionsbeständig elektrisk kättingtelfer 125–1250 kg
Brand: Delacco
SKU: GIS-GPR
Availability: InStock

SKU-grund: GIS-GPR | Marknad: SE | Språkversion: sv

Pris Konfigurera din telfer nedan — pris, vikt och frakt uppdateras i realtid när du gör dina val.

broschyr Broschyr Frågeformulär Bruksanvisning CE-försäkran Kedjebehållare GPR500-ritning GPR1000-ritning GPR500-reservdelar GPR1000-reservdelar

Kategorier: Elektriska kättingtelfrar

Taggar: Elektriska telfrar, Verkstadskranar

Mängdrabatt — spara upp till 12% Rabatten beräknas automatiskt på varukorgens delsumma.

Antal	Rabatt
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% paketrabatt när beställningen innehåller artiklar från minst två produktkategorier (t.ex. en lyftanordning + en svängkran). I kombination med mängdrabatten kan den totala besparingen uppgå till 15%.

Konfigurera din telfer

Välj kapacitet, spännvidd och tillval. Pris, vikt och frakt uppdateras direkt.

Steg 0 — obligatoriskt

Hur kommer telfern att användas?

Välj det alternativ som bäst motsvarar användningen. Varje driftklass har sitt eget kapacitetsområde: ju intensivare användning, desto lägre märklast. Om du väljer en lägre klass än den faktiska användningen upphör tillverkarens garanti att gälla och det finns risk för motorhaveri. Välj den högsta förväntade klassen om du är osäker — det motsvarar den telfer du faktiskt behöver.

1 Lyftkapacitet — kg

2 Lyfthöjd — m

3 Strömförsörjning

3-fas 400 V är verkstadsstandard. Välj 1-fas 230 V för platser utan 3-fasmatning – katalogtillägget ingår redan i det visade priset (GPR 500: alla profiler; GPR 1000: endast låghastighetsprofilen NL). NF- och SF-profiler kräver 3-fasmatning.

4 Lyfthastighet

Enkel hastighet (N) är standardutförandet för telfern, 8 m/min. Långsam (NL) halverar hastigheten för finare positionering. NF ger tvåhastighetsstyrning (8/2 m/min). SF fördubblar hastigheten men halverar lastkapaciteten (endast GPR 500, 1-partig). Tvåpartiga utföranden fördubblar lastkapaciteten och halverar hastigheten.

5 Upphängningsåkvagn (korrosionsbeständig)

GIS upphängningsåkvagn som tillval i korrosionsbeständigt utförande för förflyttning av telfern längs en I-balk. GHFR är manuell (skjuts för hand), GMFR är motordriven (12 m/min åkhastighet). Båda täcker hela GPR-kapacitetsområdet upp till 1250 kg.

6 Flänsbredd (balkbredd)

Anpassa åkvagnen till åkbanebalkens fläns. Alternativet för bred balk använder den längre rostfria bärbulten.

7 Upphängning

Öglebultupphängning är standard. Med krokupphängning som tillval (korrosionsbeständig) kan telfern hängas från en befintlig balkklämma eller lyftpunkt.

8 Kättingbehållare

Kättingbehållaren samlar upp den slaka kättingen vid uppåtgående rörelse. Plast är billigast; behållare i textil och plåt (MF) är avsedda för längre kättingar.

9 Växlad gränslägesbrytare

Standardväxelgränslägesbrytaren stoppar kroken i det övre och nedre läget. Externa ändlägesstopp finns för textila kedjebehållare.

10 Spänning / certifiering

EU-standardspänningar ingår. Specialspänning omfattar motorlindningar för icke-standardiserade spänningar; CSA/CUS är det nordamerikanska 60 Hz-utförandet.

11 Manöverdon/hängmanöverdon

Hängmanöverdon med 2 knappar styr endast lyftfunktionen; en motordriven åkvagn kräver hängmanöverdonet med 4 knappar (lyft + åkning). Versioner med stickkontakt möjliggör snabb frånkoppling eller senare komplettering med radiofjärrstyrning.

12 Manöverkabellängd

Standardkabeln som är anpassad till lyfthöjden har GIS kataloglängd (2 knappar: lyfthöjd − 1,2 m; 4 knappar: lyfthöjd − 1 m). Ange en anpassad längd om manöverstationen är placerad på annan plats.

13 Säkerhetskrok

Ersätter den rostfria standardlastkroken med en säkerhetskrok (spärr och högre säkerhetsfaktor).

14 Andra broms

Lägger till en redundant broms för ökad säkerhet vid lyfttillämpningar med förhöjd risk.

15 Termiskt skydd

Skyddar telfermotorn mot överhettning vid krävande driftcykler.

16 Kättingsmörjning

Växellådan använder redan NSF H1 livsmedelsgodkänt fett som standard. För tillämpningar där oavsiktlig kontakt med livsmedel kan förekomma kan även lastkättingen smörjas med livsmedelsgodkänd olja.

17 Frekvensomriktare (FU)

FU-versionen ger mjukstart och steglös hastighetsreglering (15–87 Hz) samt utökar driftklassen till A6/A7 — rekommenderas för frekvent och skonsam hantering av känsliga laster.

18 Driftdataräknare

Registrerar drifttimmar, cykler och överlaster för underhållsplanering (avläsning via servicegränssnitt).

19 Avstängning vid slak kätting

Stoppar telfern om kättingen blir slak (laststödet brister). Krävs för vissa tillämpningar med lyftanordningar.

20 Säkerhetsradiostyrning

Ersätter eller kompletterar det kabelanslutna manöverdonet med en säkerhetsradiostyrning. Versionerna med 4 knappar styr även den motordrivna åkvagnen.

Konfiguration —

Nettopris —

Antal

Volympriser — spara upp till 12 %

Antal	Rabatt

Kampanj för kombinerade köp: ytterligare 3 % rabatt när denna beställning innehåller artiklar från minst två produktkategorier (t.ex. en telfer + en svängkran).

Prisspecifikation

Nettototal (exkl. moms)	—

Beräknad vikt —
Leveranstid —
Nivå för monteringssats —
Totalhöjd —

Beräknad fraktkostnad

Leveransland

—

Ange leveransland ovan för att se en preliminär fraktkostnad.

Behöver du en skräddarsydd offert?

Skicka dina krav via offertformuläret — den här produkten fylls i automatiskt och du kan lägga till fler artiklar i samma förfrågan.

Begär en offert

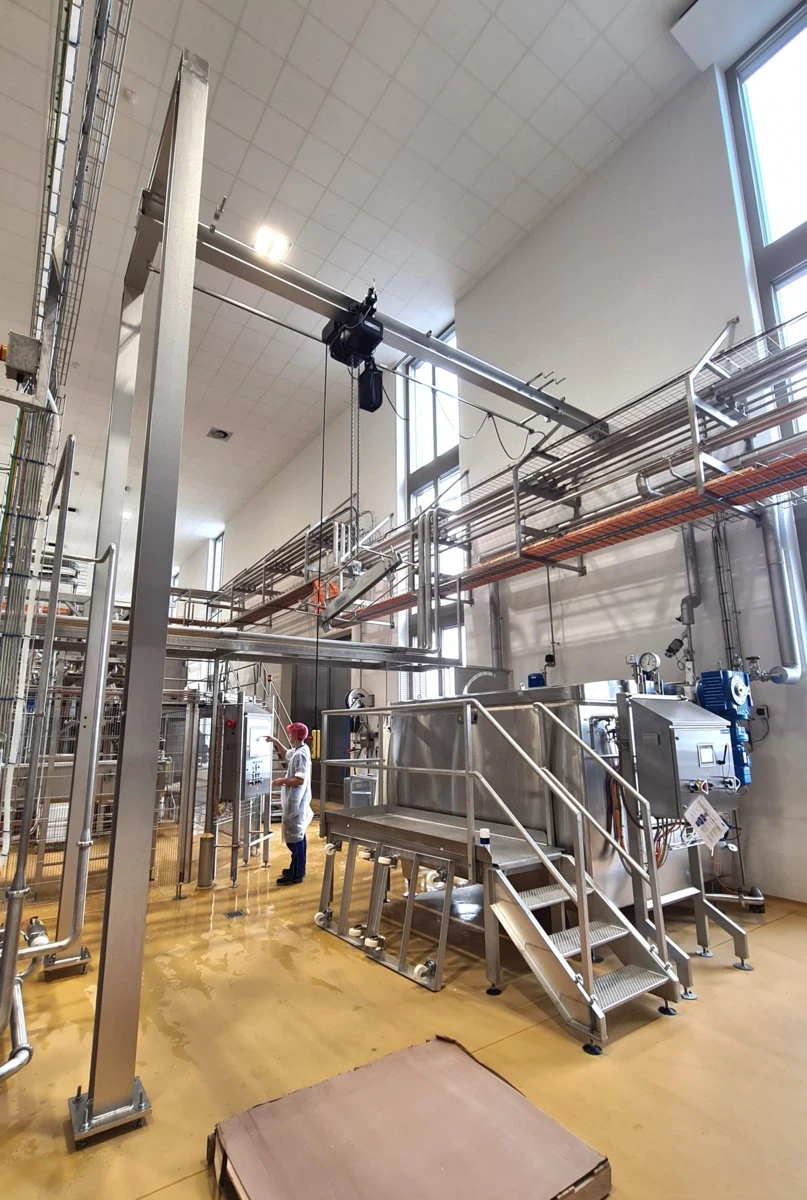

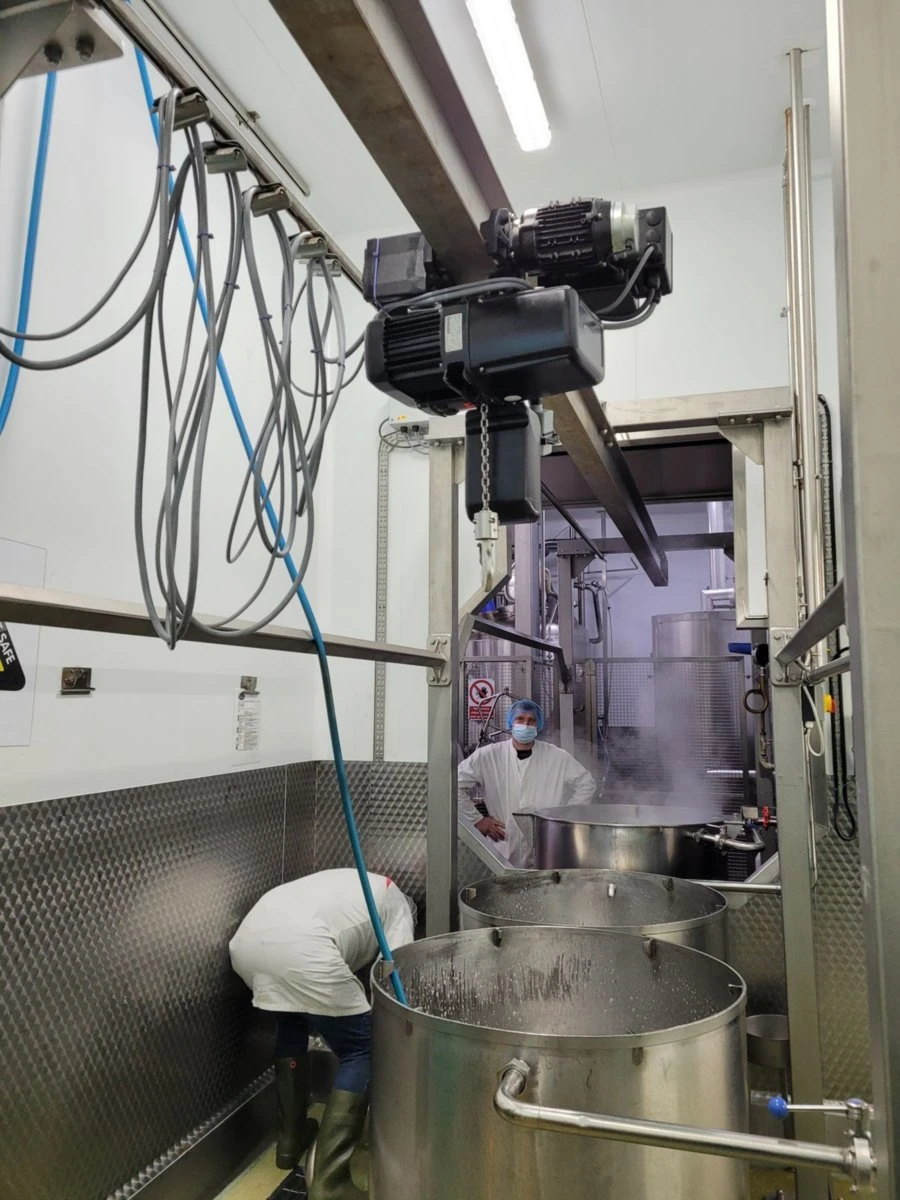

GIS GPR är den korrosionsbeständiga modellen av den beprövade elektriska kättingtelfern GIS GP. Den är särskilt konstruerad för tillämpningar där höga renhetskrav eller aggressiva miljöer utesluter användning av en standardtelfer, exempelvis inom livsmedels-, dryckes- och läkemedelsproduktion, i rengöringsutrymmen, kemiska anläggningar, avloppsreningsverk samt utomhus- och saltvattenmiljöer. Smörjmedlen uppfyller NSF H1 för tillfällig kontakt med livsmedel.

Viktiga egenskaper

Samtliga delar i det lastbärande systemet är korrosionsbeständigt utförda: rostfri rundstålslänkad lastkätting, klämstycke, underblock, kättingstyrning, lastkrok, krok-/lyftögleupphängning och skruvar
Aluminiumhus och ändstopp med katodisk doppmålning (KTL) – beständiga mot vatten, oljor, svaga alkalier och syror samt utan färgavflagning
Livsmedelsanpassat växelfett enligt NSF H1 som standard; livsmedelsanpassad smörjolja för kättingen finns som tillval
Kapslingsklass IP65 och isolationsklass F
Lastkapacitet 125–1250 kg: GPR 500 upp till 630 kg och GPR 1000 upp till 1250 kg (2 kättingparter, driftklass A4/M4). Märkvärdena är lägre än för GP-standardmodellerna eftersom den rostfria kättingen har lägre hållfasthetsvärden
Driftklasser A4/M4 och A5/M5 enligt ISO 4301-1/FEM; mjukstartsutförande med frekvensomriktare (FU) finns som tillval
1-fasutföranden för 230 V finns tillgängliga för samtliga profiler av GPR 500 samt för GPR 1000 med låg hastighet (/NL)

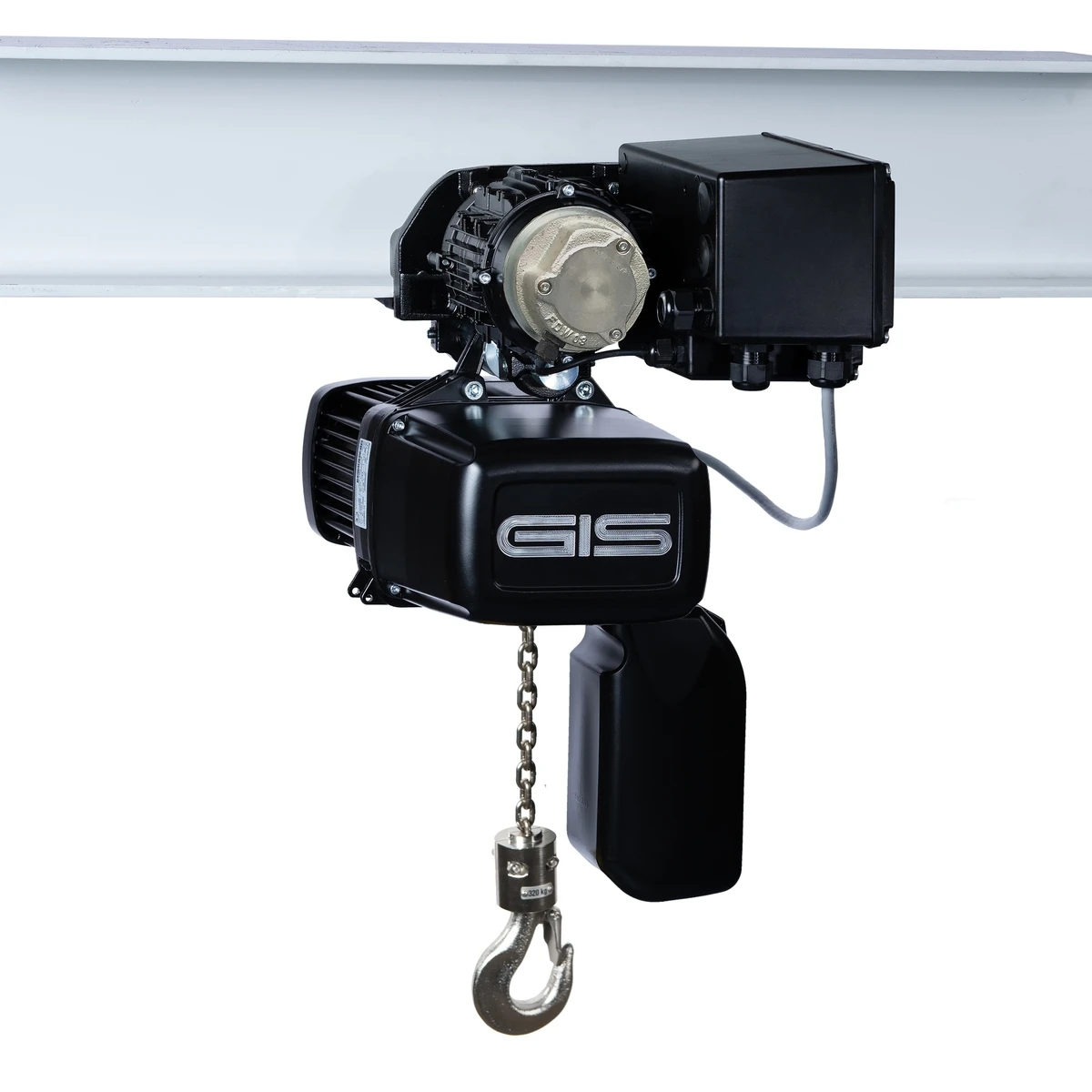

Manuell (GHFR) eller motordriven (GMFR) åkvagn i korrosionsbeständigt utförande finns tillgänglig
Uppfyller maskindirektivet 2006/42/EG

Teknisk översikt

Modell/SKU: GIS-GPR (GPR 500/GPR 1000)
Produktfamilj: Elektriska kättingtelfrar
Lastkapacitet: 125/160/250/320/500/630/1000/1250 kg
Lyfthöjd: 3–60 m (rostfri kätting prissätts per meter)
Driftklass: A4/M4, A5/M5 (ISO 4301-1/FEM)
Strömförsörjning: 3 × 400 V/3 × 230 V/1 × 230 V, 50 Hz
Kapslingsklass: IP65
Lastkrok: DIN 15401, rostfri

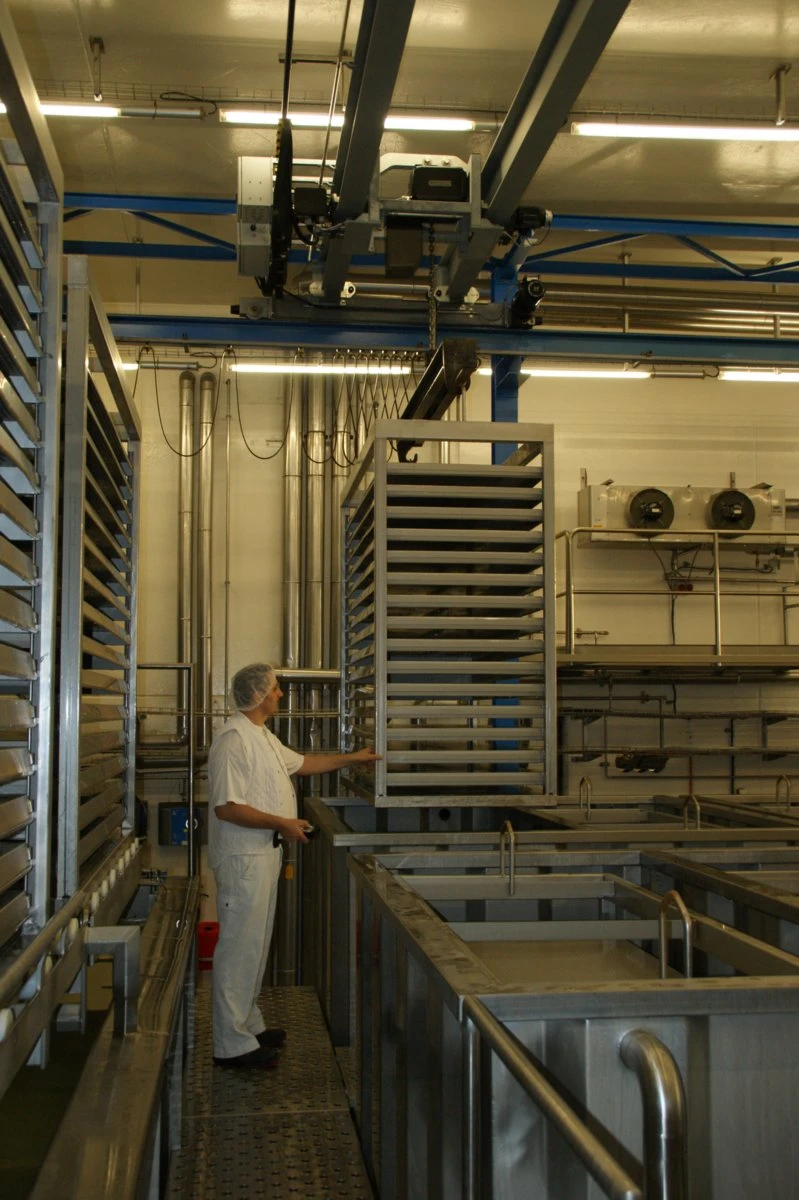

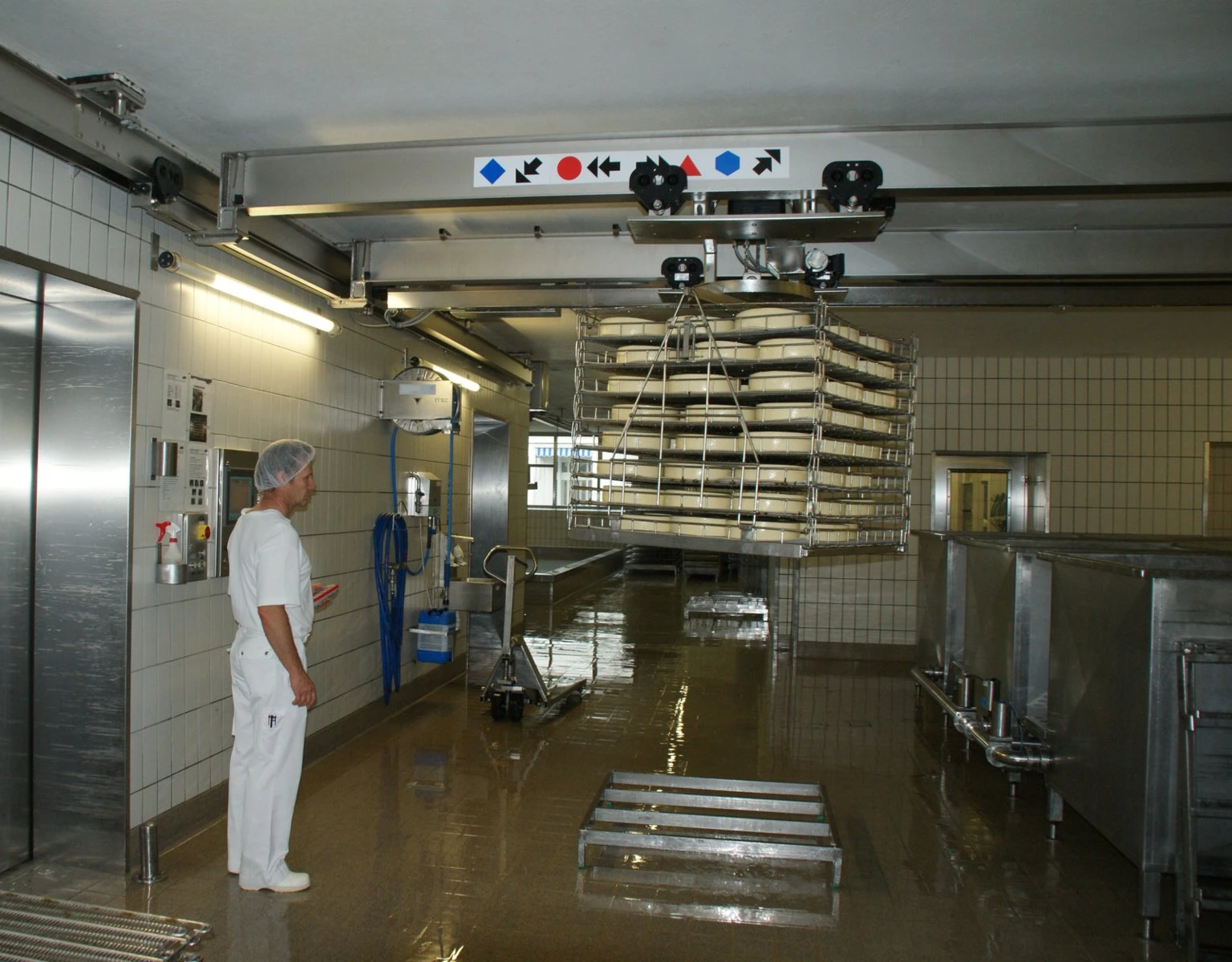

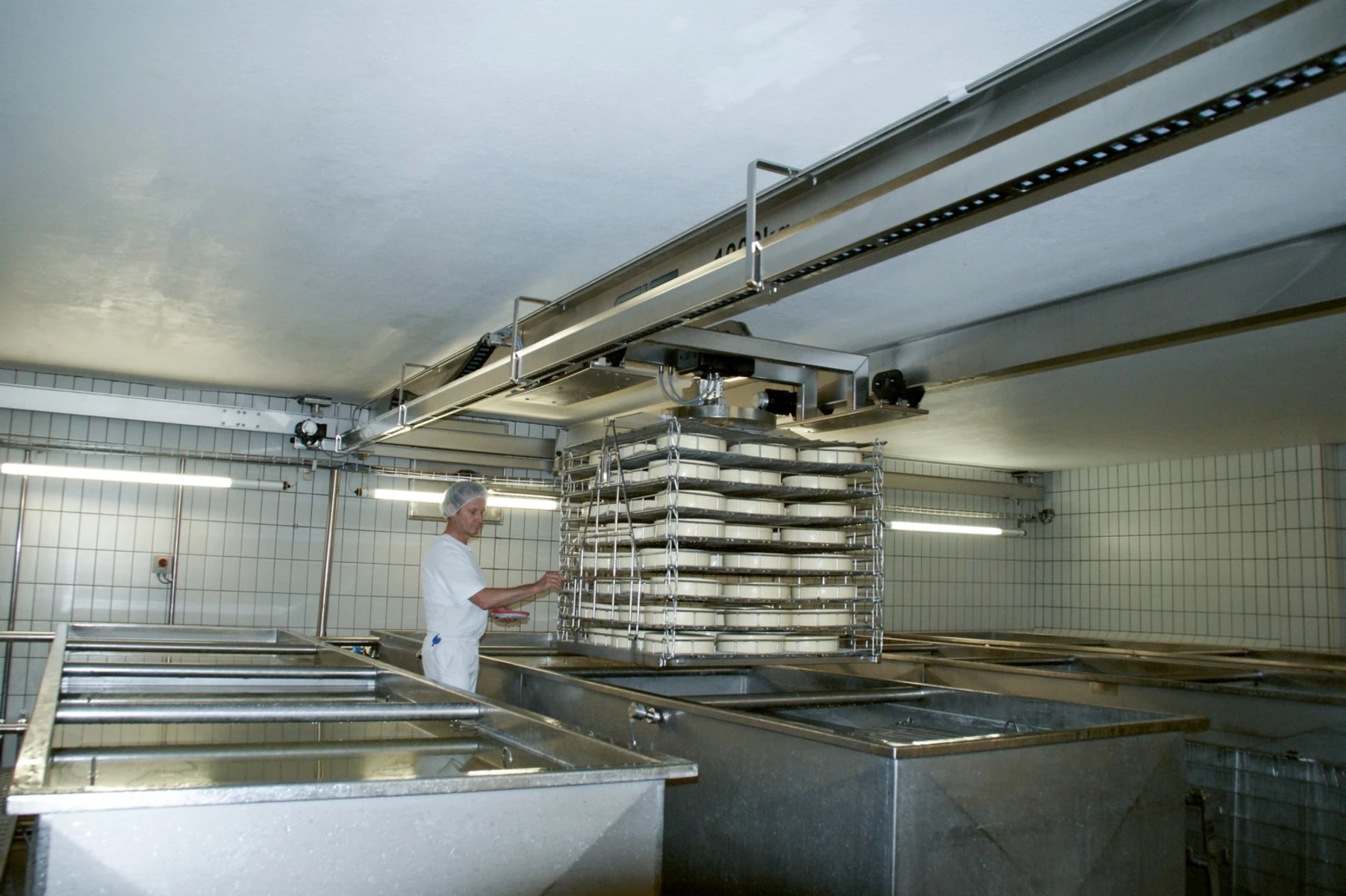

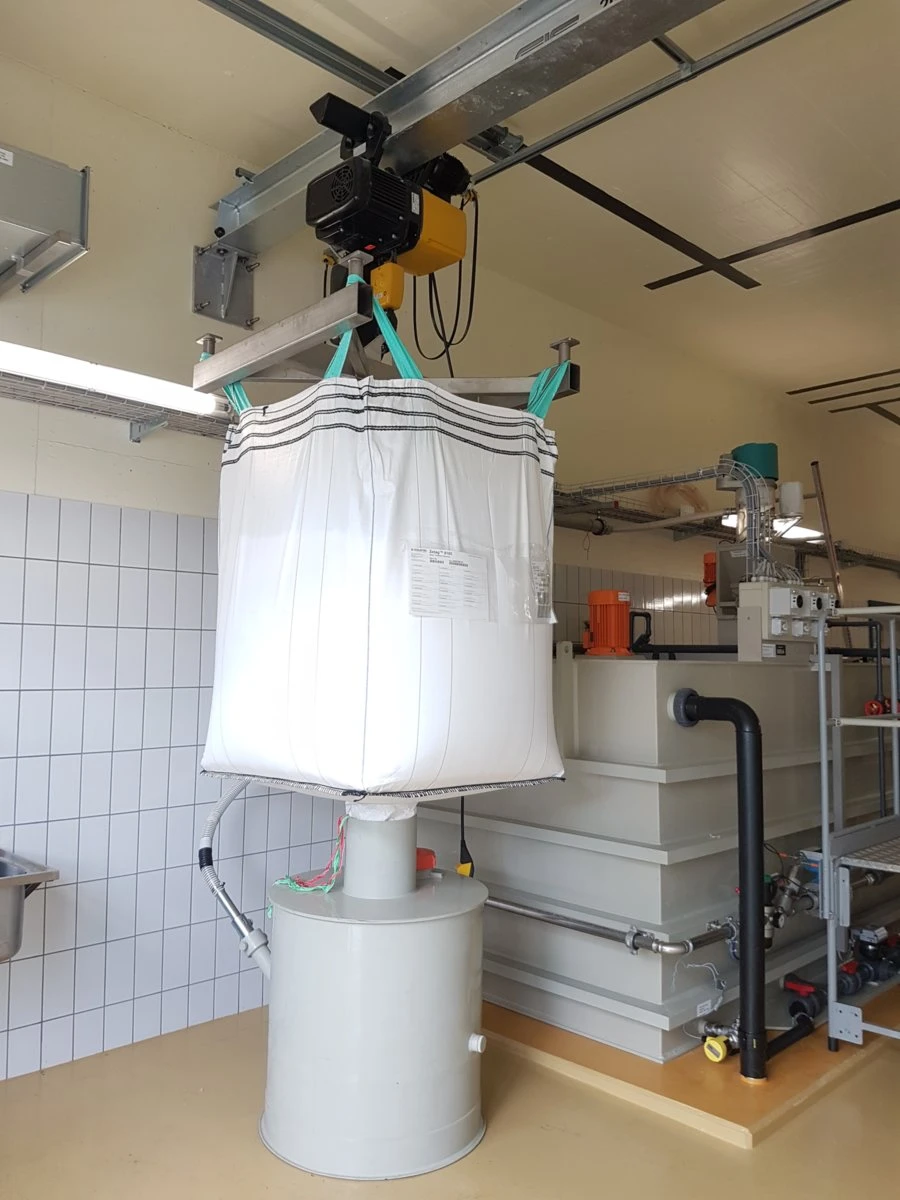

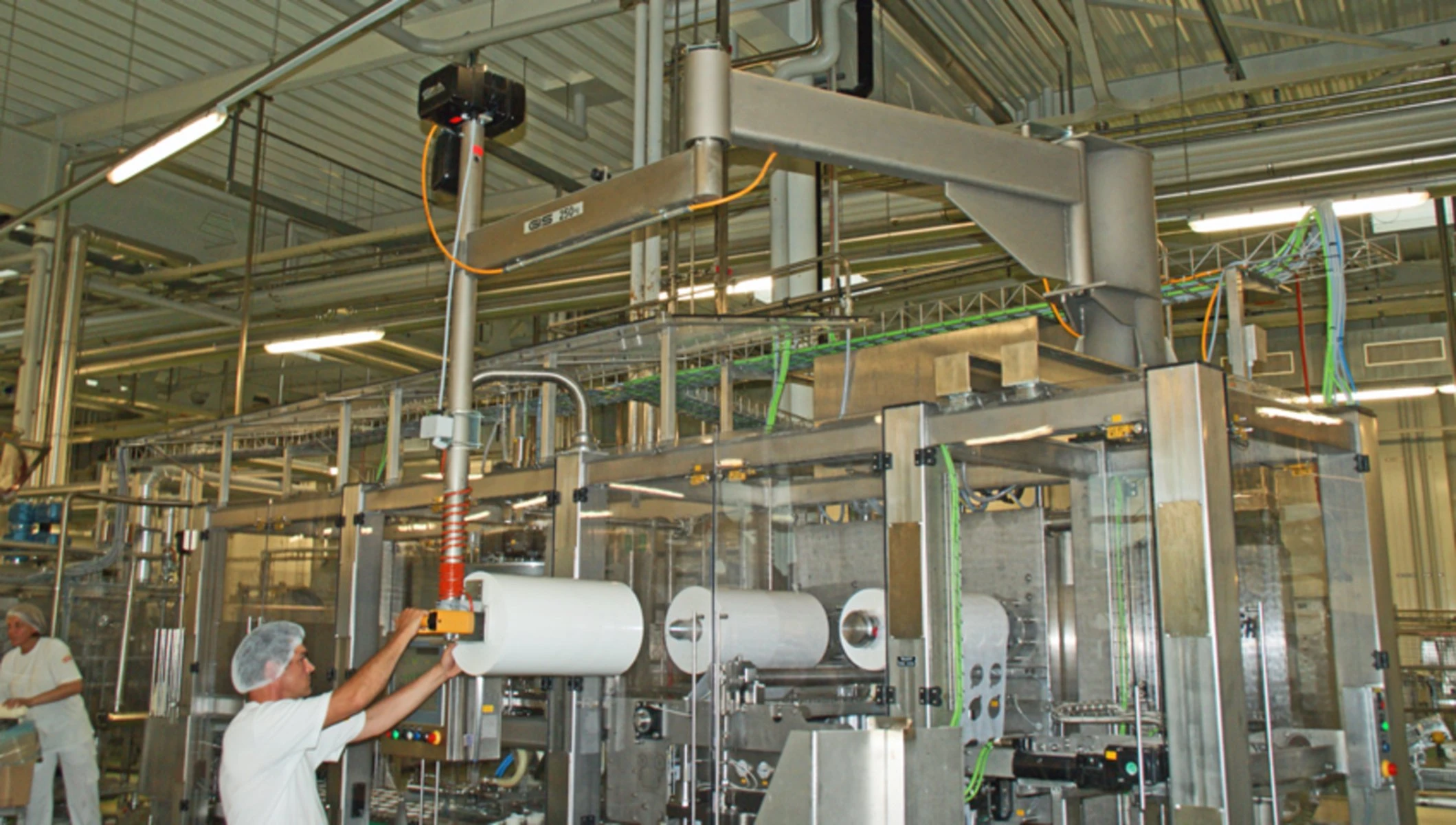

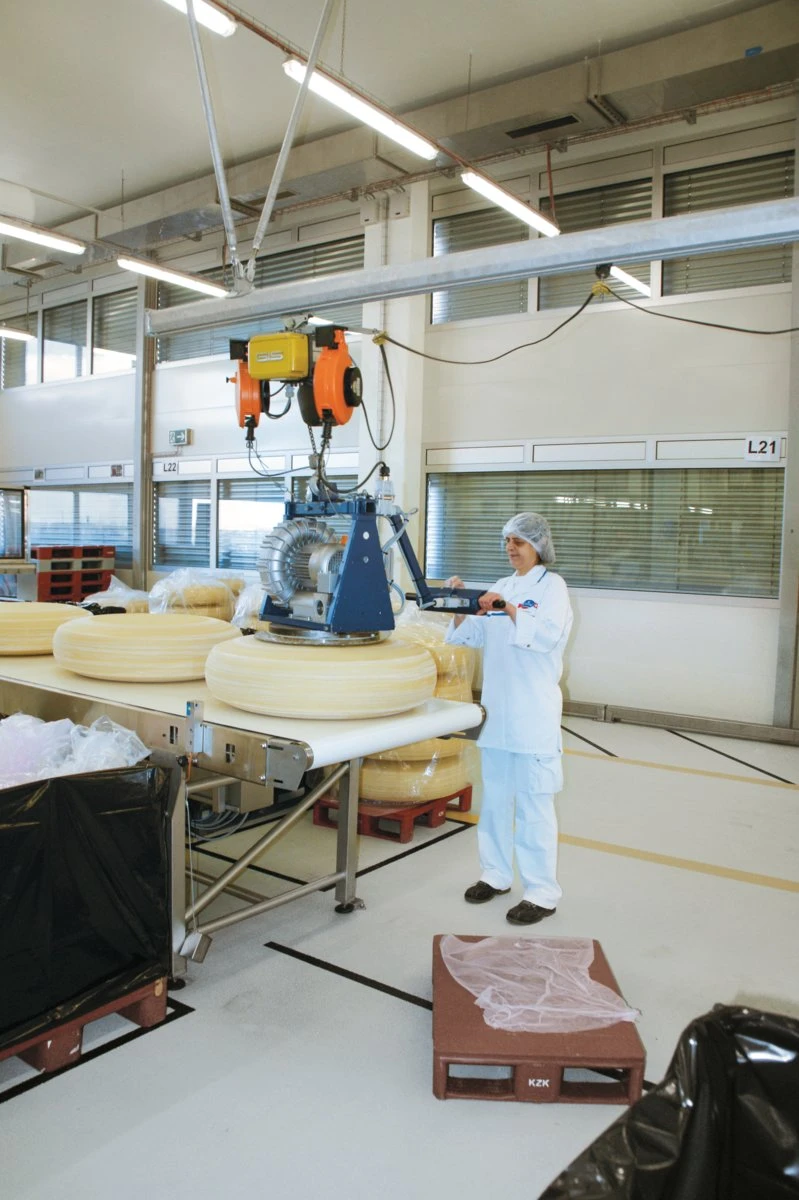

Typiska användningsområden: livsmedels- och dryckesindustri, läkemedelsindustri, kemiska anläggningar, avloppsrening samt utomhus- och saltvattenmiljöer

Konfigurera lastkapacitet, lyfthöjd, driftklass, hastighetsprofil, strömförsörjning, åkvagn och tillval online. Lägg därefter telfern i varukorgen eller offertlistan. Varje konfiguration prissätts enligt GIS aktuella fabriksprislista.

Specifikationer

Modell	Lastkapacitet (driftklass)	Lyfthastighet vid 50 Hz	Egenvikt (3 m lyfthöjd)
GPR 500 – 1 kättingpart	320 kg vid M4/250 kg vid M5	8 m/min (N)	26 kg
GPR 500 – 2 kättingparter	630 kg vid M4/500 kg vid M5	4 m/min (N)	28 kg
GPR 1000 – 1 kättingpart	630 kg vid M4/500 kg vid M5	8 m/min (N)	56 kg
GPR 1000 – 2 kättingparter	1250 kg vid M4/1000 kg vid M5	4 m/min (N)	59 kg

Kätting: rostfri rundstålslänkad kätting enligt FEM 9.671 (GPR 500: 5 × 15,3 mm, 0,52 kg/m; GPR 1000: 7 × 22 mm, 1,04 kg/m). NL-profiler halverar hastigheten, NF omfattar en tvåhastighetsmotor med 8/2 (4/1) m/min och SF är höghastighetsprofilen 16/4 m/min för GPR 500 med reducerad lastkapacitet. 1-fasutföranden för 230 V: GPR 500 (N/NL), GPR 1000 (endast NL). Lastkapaciteterna följer datablad 9511.9205.5/9515.9205.5.

Egenskaper

Lastkapacitet	125 kg, 160 kg, 250 kg, 320 kg, 500 kg, 630 kg, 1000 kg, 1250 kg
Lyfthöjd	3 m, 4 m, 5 m, 6 m, 7 m, 8 m, 10 m, 12 m, 15 m, 20 m, 25 m, 30 m, 40 m, 50 m, 60 m
Driftklass (ISO/FEM)	A4/M4, A5/M5
Kapslingsklass	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPR

Model	Capacity (duty class)	Lifting speed 50 Hz	Dead weight (3 m lift)
GPR 500 — 1 fall	320 kg @ M4 / 250 kg @ M5	8 m/min (N)	26 kg
GPR 500 — 2 falls	630 kg @ M4 / 500 kg @ M5	4 m/min (N)	28 kg
GPR 1000 — 1 fall	630 kg @ M4 / 500 kg @ M5	8 m/min (N)	56 kg
GPR 1000 — 2 falls	1250 kg @ M4 / 1000 kg @ M5	4 m/min (N)	59 kg

Chain: stainless round-steel chain to FEM 9.671 (GPR 500: 5 × 15.3 mm, 0.52 kg/m; GPR 1000: 7 × 22 mm, 1.04 kg/m). NL profiles halve the speed, NF adds a 8/2 (4/1) two-speed motor, SF is the fast 16/4 m/min profile (GPR 500, reduced capacity). 1-phase 230 V versions: GPR 500 (N/NL), GPR 1000 (NL only). Capacity values follow datasheets 9511.9205.5 / 9515.9205.5.
