GIS GPH Handy elektrisk kättingtelfer med manöverhandtag

Konstruerad och provad enligt: EN 14492-2

3D-förhandsvisning Dra för att rotera · rulla för att zooma

Tillbaka till katalogen

GIS GPH Handy elektrisk kättingtelfer med manöverhandtag 100–500 kg

Name: GIS GPH Handy elektrisk kättingtelfer med manöverhandtag 100–500 kg
Brand: Delacco
SKU: GIS-GPH
Availability: InStock

SKU-grund: GIS-GPH | Marknad: SE | Språkversion: sv

Pris Konfigurera din telfer nedan — pris, vikt och frakt uppdateras i realtid när du gör dina val.

broschyr Broschyr Frågeformulär Bruksanvisning CE-försäkran Kedjebehållare GPMH250-ritning GPH500-ritning Reservdelar

Kategorier: Elektriska kättingtelfrar

Taggar: Elektriska telfrar, Verkstadskranar

Mängdrabatt — spara upp till 12% Rabatten beräknas automatiskt på varukorgens delsumma.

Antal	Rabatt
1 unit	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% paketrabatt när beställningen innehåller artiklar från minst två produktkategorier (t.ex. en lyftanordning + en svängkran). I kombination med mängdrabatten kan den totala besparingen uppgå till 15%.

Konfigurera din telfer

Välj kapacitet, spännvidd och tillval. Pris, vikt och frakt uppdateras direkt.

Steg 0 — obligatoriskt

Hur kommer telfern att användas?

Välj det alternativ som bäst motsvarar användningen. Varje driftklass har sitt eget kapacitetsområde: ju intensivare användning, desto lägre märklast. Om du väljer en lägre klass än den faktiska användningen upphör tillverkarens garanti att gälla och det finns risk för motorhaveri. Välj den högsta förväntade klassen om du är osäker — det motsvarar den telfer du faktiskt behöver.

1 Lyftkapacitet — kg

2 Lyfthöjd (modell) — m

3 Strömförsörjning

Handy-telfrar är endast avsedda för 3-fasnät — 3 × 400 V är verkstadsstandard. 1-fasversioner ingår inte i katalogsortimentet.

4 Lyfthastighet

Tvåhastighetsutförandet NF (8/2 m/min) är standard för Handy – det långsamma steget ger exakt positionering. SF fördubblar hastigheten till 16/4 m/min vid halverad nominell kapacitet. GPH 500 (4 m) finns även som enhastighetsversion N eller långsam version NL.

5 Lastinfästning

Handys lastupptagningsanordningar monteras vid handtaget för snabb fastsättning av laster. Anslutningen med gängbult M12 passar kundanpassade lastupptagningsanordningar.

6 Brytare för slak kätting

Stoppar telfern om kättingen blir slak (lasten sätts ned eller stödet brister). Finns katalogförd för GPH 500.

7 Termiskt skydd

Klixon-termostaten skyddar telfermotorn mot överhettning vid frekventa manuellt styrda arbetscykler. Katalogförd för GPH 500 (GP 250/500-ram).

8 Driftdataräknare

Registrerar drifttimmar, cykler och överlaster för underhållsplanering. Katalogförd för GPH 500 (GP 250/500-stomme).

Konfiguration —

Nettopris —

Antal

Volympriser — spara upp till 12 %

Antal	Rabatt

Kampanj för kombinerade köp: ytterligare 3 % rabatt när denna beställning innehåller artiklar från minst två produktkategorier (t.ex. en telfer + en svängkran).

Prisspecifikation

Nettototal (exkl. moms)	—

Beräknad vikt —
Leveranstid —
Nivå för monteringssats —
Totalhöjd —

Beräknad fraktkostnad

Leveransland

—

Ange leveransland ovan för att se en preliminär fraktkostnad.

Behöver du en skräddarsydd offert?

Skicka dina krav via offertformuläret — den här produkten fylls i automatiskt och du kan lägga till fler artiklar i samma förfrågan.

Begär en offert

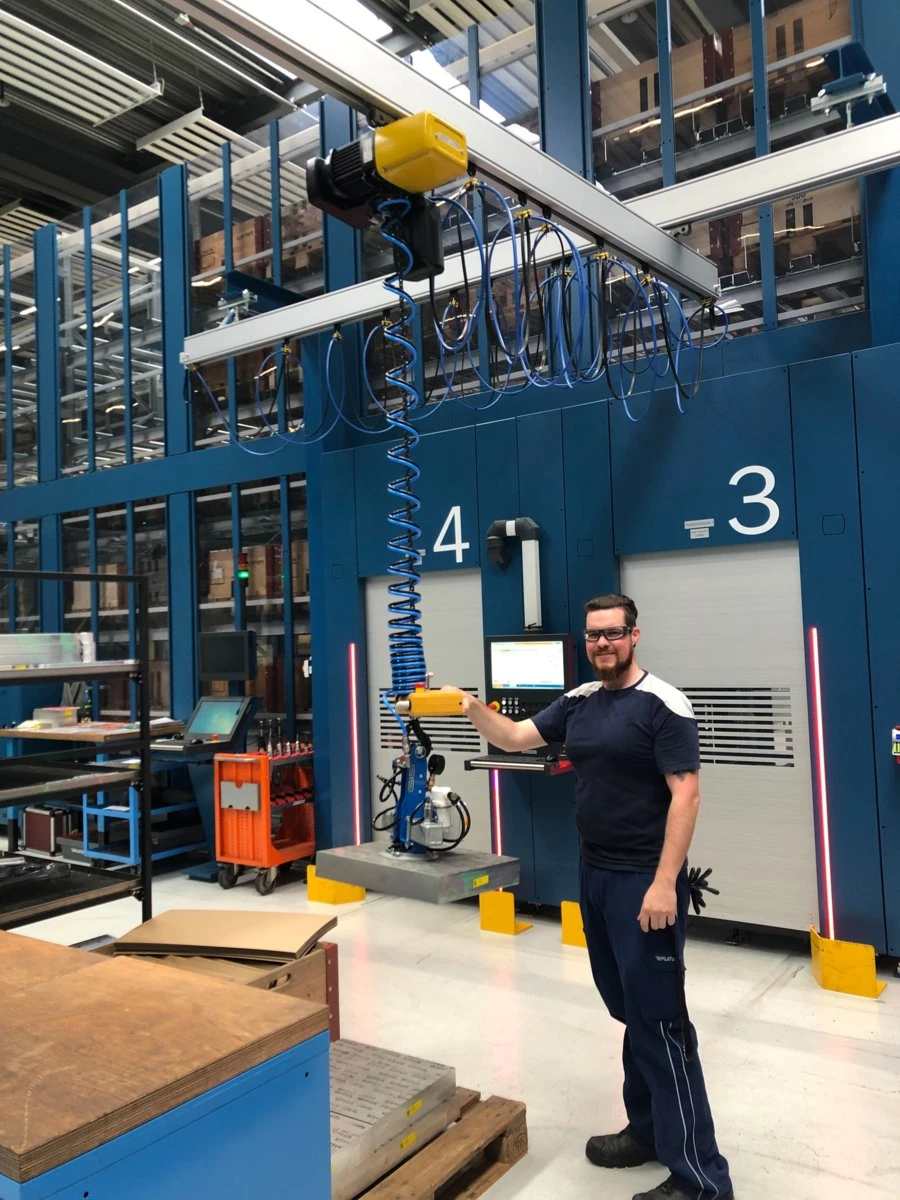

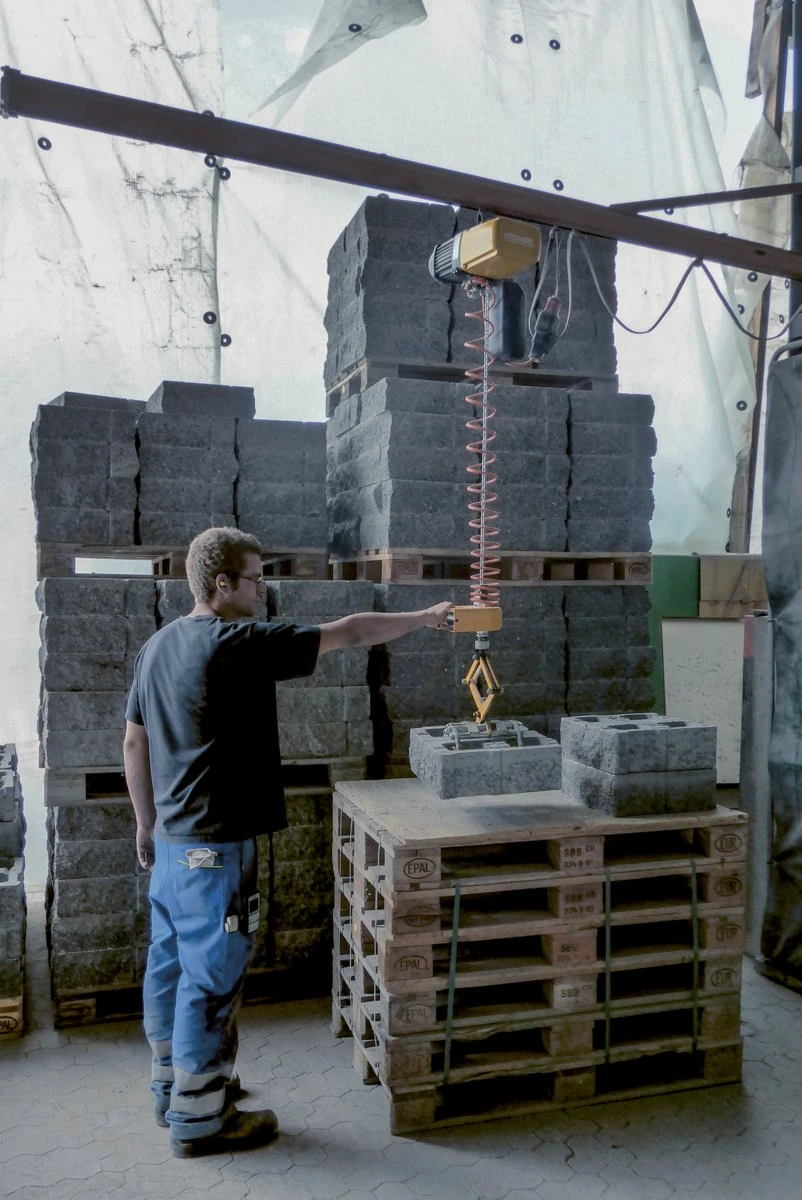

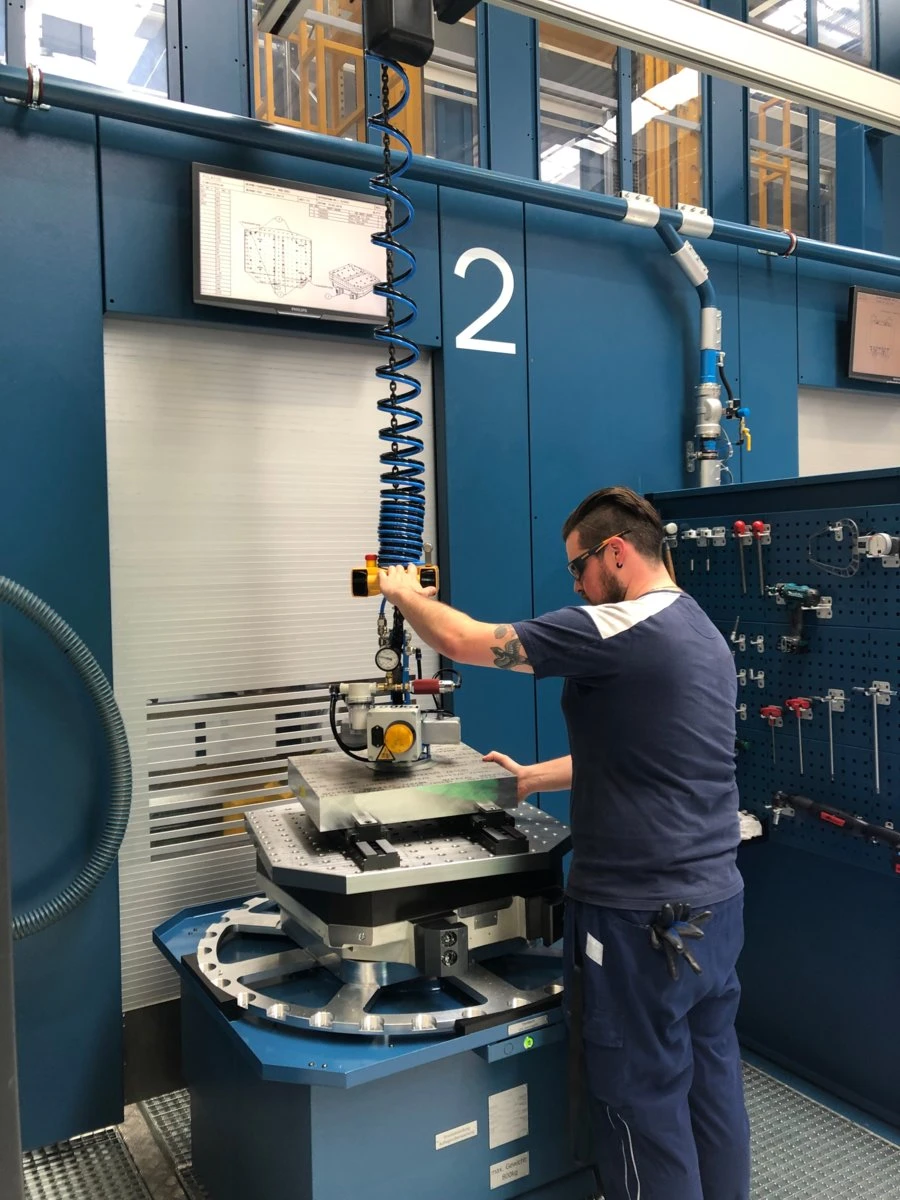

GIS Handy-modellerna GPMH 250 och GPH 500 har manöverhandtaget monterat direkt på den lastbärande kedjeparten. Operatören kan styra godset och manövrera telfern med en hand – idealiskt för snabb och exakt materialhantering vid arbetsstationer. Eftersom handtaget sitter vid kedjeänden krävs ingen extra dragavlastning, och kedjan kan styras med hög precision.

Viktiga egenskaper

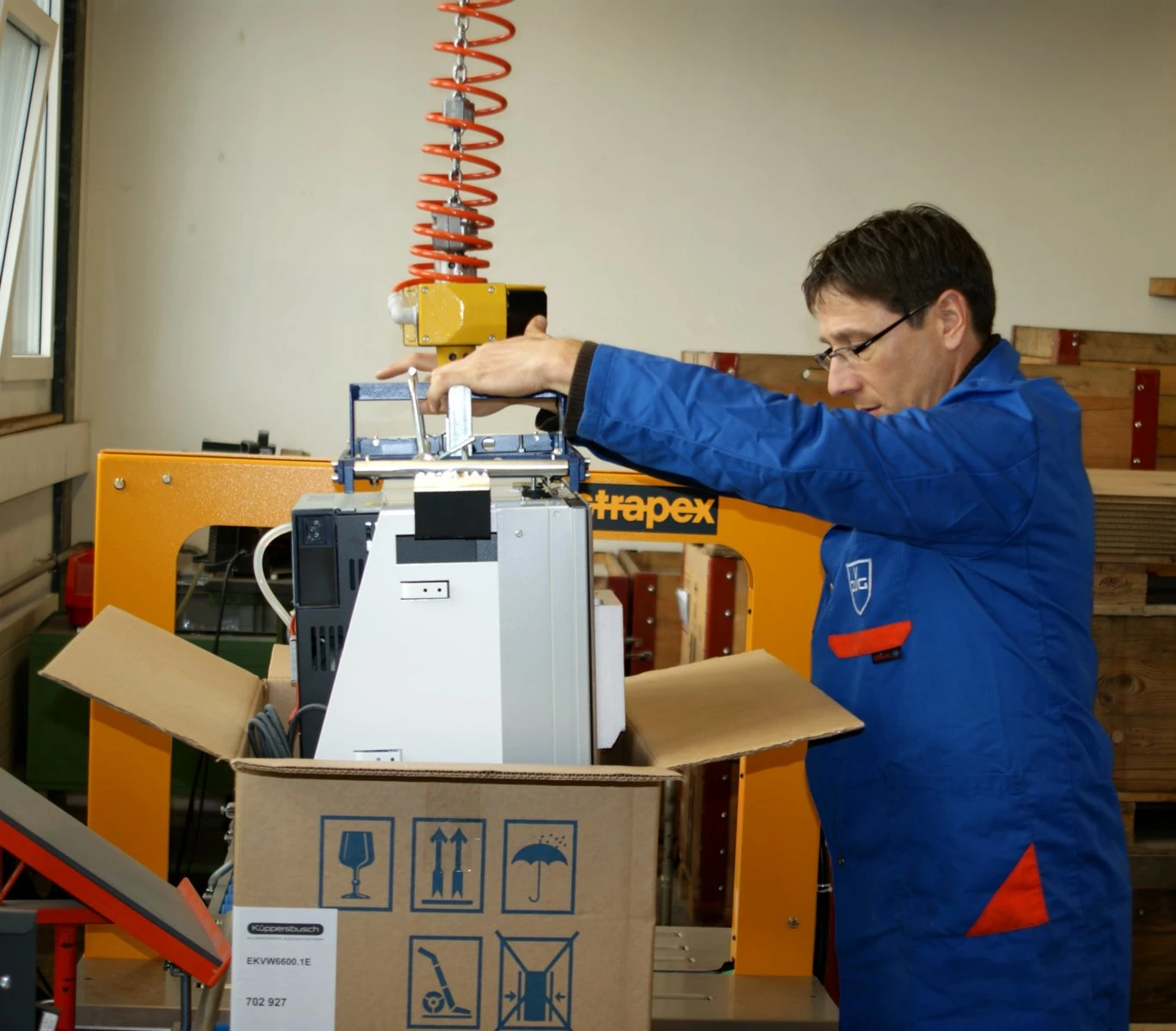

Manöverhandtag monterat vid kedjeänden – operatören styr lasten och manövrerar lyftrörelsen med EN hand; ingen separat manöverpendel eller manöverkabel behövs
Lämplig för både vänster- och högerhänta operatörer; manöverringen återgår alltid till utgångsläget
GPMH 250: baserad på minitelfern GPM 250 – upp till 250 kg, 3 m standardlyfthöjd och endast 19 kg egenvikt
GPH 500: baserad på GP 500 – upp till 500 kg, 4 m standardlyfthöjd, 25 kg egenvikt och katalogiserad för upp till driftsklass A7/M7 (treskiftsdrift)
Hastighetsprofiler: tvåhastighetsutförande NF 8/2 m/min (standard) eller snabbversion SF 16/4 m/min vid halverad lastkapacitet; GPH 500 finns även med en hastighet N (8 m/min) eller långsam hastighet NL (4 m/min)
Snabb lastinfästning: fast lastkrok, vridbar lastkrok (GPH 500) eller anslutning med M12-gängbult för kundanpassade lastupphängningar
Tillvalet slakkedjebrytare (GPH 500) stoppar telfern om kedjan blir slak
Kapslingsklass IP65, isolationsklass F och lastkrok enligt DIN 15401; trefasanslutning (3 × 400 V/3 × 230 V)
GPH 500-versioner med frekvensomriktare (FU) för mjukstart samt Handy-teleskopmodellen GPHT 500 för excentriska laster finns på förfrågan
Uppfyller maskindirektivet 2006/42/EG

Teknisk översikt

Modell/SKU: GIS-GPH (GPMH 250/GPH 500)
Produktfamilj: Elektriska kättingtelfrar
Lastkapacitet: 100–500 kg
Lyfthöjd: 3 m (GPMH 250)/4 m (GPH 500), fastställd av Handy-satsen
Lyfthastighet: 8/2 m/min (NF) eller 16/4 m/min (SF); GPH 500 även 8 m/min (N) eller 4 m/min (NL)
Driftsklass: A5/M5–A6/M6 (GPMH 250), upp till A7/M7 (GPH 500)
Strömförsörjning: 3 × 400 V/3 × 230 V, 50 Hz
Kapslingsklass: IP65
Typiska användningsområden: monteringsstationer, maskinmatning, packlinjer och exakt enhandspositionering av arbetsstycken

Konfigurera lastkapacitet, modellens lyfthöjd, driftsklass, hastighetsprofil och lastinfästning online. Lägg därefter telfern i varukorgen eller offertlistan. Varje konfiguration prissätts enligt den aktuella fabriksprislistan från GIS.

Specifikationer

Modell	Lastkapacitet (driftsklass)	Lyfthastighet vid 50 Hz	Lyfthöjd	Egenvikt
GPMH 250/1NF3	250 kg vid M5/200 kg vid M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg vid M5/100 kg vid M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg vid M5/320 kg vid M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg vid M5/320 kg vid M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg vid M5/160 kg vid M7	16/4 m/min	4 m	25 kg

En kedjepart och endast trefasmatning. Lyfthöjden är fastställd av Handy-satsen med handtaget vid kedjeänden. Lastinfästningar: fast krok, vridbar krok (GPH 500) eller M12-gängbultar (anslutning 9210.4009.4). GPH 500-versioner med FU-mjukstart och teleskopmodellen GPHT 500 för excentriska laster (max. 150 Nm) finns på förfrågan. Värdena följer datablad 9500.9211.5/9511.9206.5 och handboken för specialmodeller 9500.9004.1.

Egenskaper

Lastkapacitet	100–500 kg
Lyfthöjd	3 m (GPMH 250), 4 m (GPH 500)
Lyfthastighet	upp till 16/4 m/min (SF)
Driftklass (ISO/FEM)	M5–M7 (A5–A7)
Kapslingsklass	IP65
Brand	GIS
Compliance	{"machinery_directive": "2006/42/EC"}
Gis Model	GPH / GPMH (Handy)

Model	Capacity (duty class)	Lifting speed 50 Hz	Lift height	Dead weight
GPMH 250/1NF3	250 kg @ M5 / 200 kg @ M6	8/2 m/min	3 m	19 kg
GPMH 250/1SF3	125 kg @ M5 / 100 kg @ M6	16/4 m/min	3 m	19 kg
GPH 500/1N4	500 kg @ M5 / 320 kg @ M7	8 m/min	4 m	25 kg
GPH 500/1NF4	500 kg @ M5 / 320 kg @ M7	8/2 m/min	4 m	25 kg
GPH 500/1SF4	250 kg @ M5 / 160 kg @ M7	16/4 m/min	4 m	25 kg

One chain fall, 3-phase supply only. The lifting height is fixed by the Handy kit (handle at the chain end). Load attachments: fixed hook, rotatable hook (GPH 500), threaded bolts M12 (connector 9210.4009.4). GPH 500 FU soft-start versions and the GPHT 500 telescope model for eccentric loads (max. 150 Nm) on request. Values follow datasheets 9500.9211.5 / 9511.9206.5 and the Special models manual 9500.9004.1.
