GIS GPFU elektrisk kättingtelfer med integrerad frekvensomriktare

Konstruerad och provad enligt: EN 14492-2

3D-förhandsvisning Dra för att rotera · rulla för att zooma

Tillbaka till katalogen

GIS GPFU elektrisk kättingtelfer med frekvensomriktare 100–2500 kg

Name: GIS GPFU elektrisk kättingtelfer med frekvensomriktare 100–2500 kg
Brand: Delacco
SKU: GIS-GPFU
Availability: InStock

SKU-grund: GIS-GPFU | Marknad: SE | Språkversion: sv

Pris Konfigurera din telfer nedan — pris, vikt och frakt uppdateras i realtid när du gör dina val.

broschyr Broschyr Frågeformulär Bruksanvisning CE-försäkran GPFU-ritning Reservdelar

Kategorier: Elektriska kättingtelfrar

Taggar: Elektriska telfrar, Verkstadskranar

Mängdrabatt — spara upp till 12% Rabatten beräknas automatiskt på varukorgens delsumma.

Antal	Rabatt
1 enhet	—
2	−3%
3–4	−5%
5–9	−8%
10+	−12%

+3% paketrabatt när beställningen innehåller artiklar från minst två produktkategorier (t.ex. en lyftanordning + en svängkran). I kombination med mängdrabatten kan den totala besparingen uppgå till 15%.

Konfigurera din telfer

Välj kapacitet, spännvidd och tillval. Pris, vikt och frakt uppdateras direkt.

Steg 0 — obligatoriskt

Hur kommer telfern att användas?

Välj det alternativ som bäst motsvarar användningen. Varje driftklass har sitt eget kapacitetsområde: ju intensivare användning, desto lägre märklast. Om du väljer en lägre klass än den faktiska användningen upphör tillverkarens garanti att gälla och det finns risk för motorhaveri. Välj den högsta förväntade klassen om du är osäker — det motsvarar den telfer du faktiskt behöver.

1 Lyftkapacitet — kg

2 Lyfthöjd — m

3 Strömförsörjning

GPFU-telfrar är endast konstruerade för 3-fasnät (frekvensomriktaren kräver 3-fasmatning) — 3 × 400 V är verkstadsstandard. 1-fasversioner finns inte med frekvensomriktare.

4 Lyfthastighet

Den integrerade frekvensomriktaren (15–87 Hz) ger mjukstart och steglös hastighetsreglering i två steg från standardmanöverdonet. N når 9.6 m/min med 1-partig kätting; NL halverar hastigheterna för finare positionering. Utföranden med 2-partig kätting fördubblar kapaciteten och halverar hastigheten. Accelerationsramper och hastigheter kan justeras på fabriken.

5 Upphängningsåkvagn (GHF/GMF)

GIS upphängningsåkvagn som tillval för förflyttning av telfern längs en I-balk. GHF är manuell (skjuts för hand); GMF är motordriven. När en åkvagn läggs till måste telfern monteras med lyftögla (GIS tekniska regel), vilket innebär att alternativet krokupphängning inte längre är tillgängligt. Priserna för motordriven GMF inkluderar den obligatoriska anslutningskabeln GMF-GP (CHF 21).

6 Flänsbredd (balkbredd)

Bredden på flänsen på I-balken/enkelbanan som åkvagnen löper på. Standardområden levereras fritt fabrik utan pristillägg; bredare balkar kan medföra en avgift för stödbults- eller motviktsinfästning. Mät balkens fläns (den övre horisontella kanten) i millimeter.

7 Upphängning

Öglebultupphängning är det fasta standardfästet. Med krokupphängning kan telfern flyttas mellan åkvagnar utan omkoppling av kablaget.

8 Kättingbehållare

Kättingbehållaren samlar upp den slaka kättingen vid uppåtgående rörelse. Plast är billigast, textilpåsar rymmer mer kätting och MF-versioner (plåtram) minskar bygghöjden vid installationer med begränsat utrymme ovanför lasten.

9 Växlad gränslägesbrytare

Standardväxelgränslägesbrytare ingår för 3-fasmodeller. Dubbla nödstopp ger en andra redundant frånkoppling. Externa gränsstopp krävs för höga installationer och fungerar endast med en kedjebehållare i textil.

10 Spänning / certifiering

EU-standardspänningar ingår. Specialspänning omfattar motorlindningar för icke-standardiserade spänningar. CSA/CUS-utförande inkluderar nordamerikanska certifieringar (endast 60 Hz).

11 Manöverdon/hängmanöverdon

Premiumvarianter av manöverdonet väljs som tillägg till standardmanöverdonet. Styrkabelns faktiska längd väljs i nästa steg. När en motordriven GMF-åkvagn väljs får manöverdonet automatiskt 4 knappar + ES (GIS tekniska regel).

12 Manöverkabellängd

Standardkabeln som är anpassad till lyfthöjden har GIS kataloglängd (2 knappar: lyfthöjd − 1,2 m; 4 knappar: lyfthöjd − 1 m). Dra skjutreglaget eller ange ett valfritt värde mellan 2 och 60 m om du behöver en annan längd (t.ex. för installationer i flera nivåer). Katalogens prisnivåer gäller när längden motsvarar standardlängden för en lyfthöjd på 3 / 4 / 5 / 6 / 7 / 8 / 10 / 12 / 15 / 20 m; i annat fall debiteras grundsats + pris per meter.

13 Säkerhetskrok

Ersätter standardlastkroken med en säkerhetskrok (spärr och högre säkerhetsfaktor). Krävs på vissa arbetsplatser inom bygg- och evenemangsbranschen.

14 Andra broms

Lägger till en redundant broms för ökad säkerhet vid lyfttillämpningar (underhållningsindustrin, personlyft).

15 Termiskt skydd

Termiskt motorskydd. Klixon är en bimetallbrytare som fysiskt bryter styrkretsen vid frånslagstemperaturen; PTC är en termistor som signalerar (variant utan frånslag) eller stänger av motorn (variant med frånslag) via ett relä. Dessa är alternativa kretsar — välj en.

16 Driftdataräknare

Registrerar drifttimmar/cykler för förebyggande underhåll. Kräver 42 V manöverspänning (standardmodeller med 3-fas).

17 Avstängning vid slak kätting

Stoppar telfern om kättingen blir slak (laststödet brister). Krävs för vissa tillämpningar inom personlyft och teater.

18 Säkerhetsradiostyrning

Trådlöst 2-knapps manöverdon med nödstopp. 42 V är standard för 3-fastelfrar, 24 V för särskild lågspänningsstyrning. Med omkopplaren kan ett manöverdon styra flera telfrar.

Konfiguration —

Nettopris —

Antal

Volympriser — spara upp till 12 %

Antal	Rabatt

Kampanj för kombinerade köp: ytterligare 3 % rabatt när denna beställning innehåller artiklar från minst två produktkategorier (t.ex. en telfer + en svängkran).

Prisspecifikation

Nettototal (exkl. moms)	—

Beräknad vikt —
Leveranstid —
Nivå för monteringssats —
Totalhöjd —

Beräknad fraktkostnad

Leveransland

—

Ange leveransland ovan för att se en preliminär fraktkostnad.

Denna webbplats skyddas av reCAPTCHA och Googles integritetspolicy och användarvillkor gäller.

Behöver du en skräddarsydd offert?

Skicka dina krav via offertformuläret — den här produkten fylls i automatiskt och du kan lägga till fler artiklar i samma förfrågan.

Begär en offert

GIS GPFU är frekvensomriktarversionen av den beprövade elektriska kättingtelfern GIS GP. Medan en standardtelfer växlar mellan två fasta hastigheter accelererar och bromsar GPFU steglöst – idealiskt vid ett stort antal arbetscykler, exakt positionering eller skonsam hantering av känsliga laster.

Viktiga egenskaper

Integrerad frekvensomriktare (2,2 kW för GP 250/500 FU och 3,7 kW för GP 1000 FU) som driver en fyrpolig stator – båda hastighetsstegen skapas elektroniskt (15–87 Hz)
Mjukstart och mjukstopp: skonsamt för lasten, kättingen och stålkonstruktionen samt minimerar lastpendling
Lyfthastigheter upp till 9,6 m/min (N FU, 1-partig) – cirka 20 % snabbare än en tvåhastighetstelfer i standardutförande vid maximal hastighet
Accelerationsramper och båda hastigheterna kan ställas in individuellt på fabriken eller vid driftsättning
Konstruerad för höga inkopplingsfrekvenser och flerskiftsdrift: samtliga kombinationer av lastkapacitet och kättingparter är katalogiserade upp till driftklass A7/M7, och ett extremt utförande för 200 cykler/60 % ED finns på förfrågan
Radioavstörningsfilter – uppfyller EMC-kraven enligt EN 61000 för industrimiljö (klass A)
Tvåstegsstyrning med tryckknappar från GIS standardmanöverdon eller radiofjärrkontroll – ingen särskild operatörsutbildning krävs
Kapslingsklass IP65, isolationsklass F och lastkrok enligt DIN 15401
Manuell åkvagn (GHF) eller motordriven åkvagn (GMF) finns som tillval; endast för trefasnät
GP 1600 FU och GP 2500 FU (upp till 6300 kg, frekvensomriktare på 5,5 kW med bromsmotstånd) finns på förfrågan
Uppfyller maskindirektivet 2006/42/EG

Teknisk översikt

Modell/SKU: GIS-GPFU (GP 250 FU / GP 500 FU / GP 1000 FU)
Produktfamilj: Elektriska kättingtelfrar
Lastkapacitet: 100–2500 kg
Lyfthöjd: 3–60 m
Lyfthastighet: steglöst upp till 9,6 m/min (1-partig) / 4,8 m/min (2-partig), 15–87 Hz
Driftklass: M3–M7 (ISO 4301-1/FEM), FU-utförandets lastområde är klassificerat en driftklass strängare än standard-GP
Strömförsörjning: 3 × 400 V / 3 × 230 V, 50 Hz (endast trefas)
Kapslingsklass: IP65

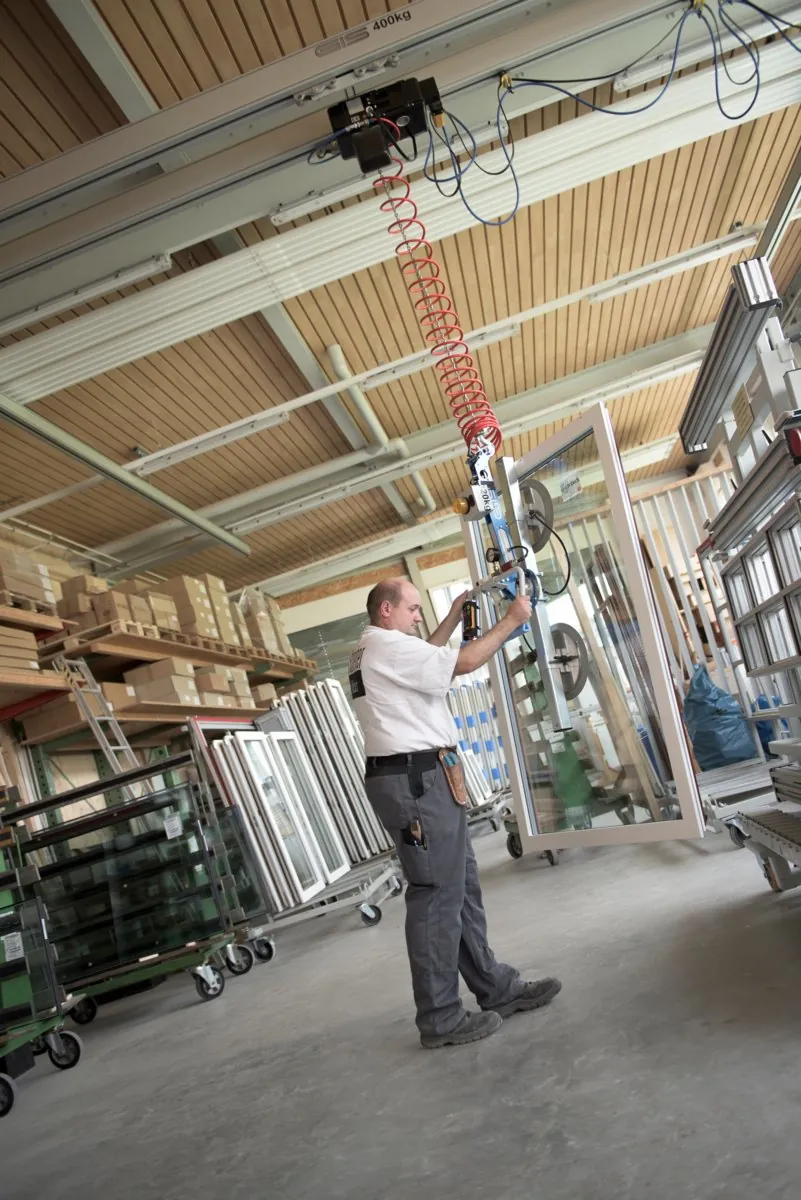

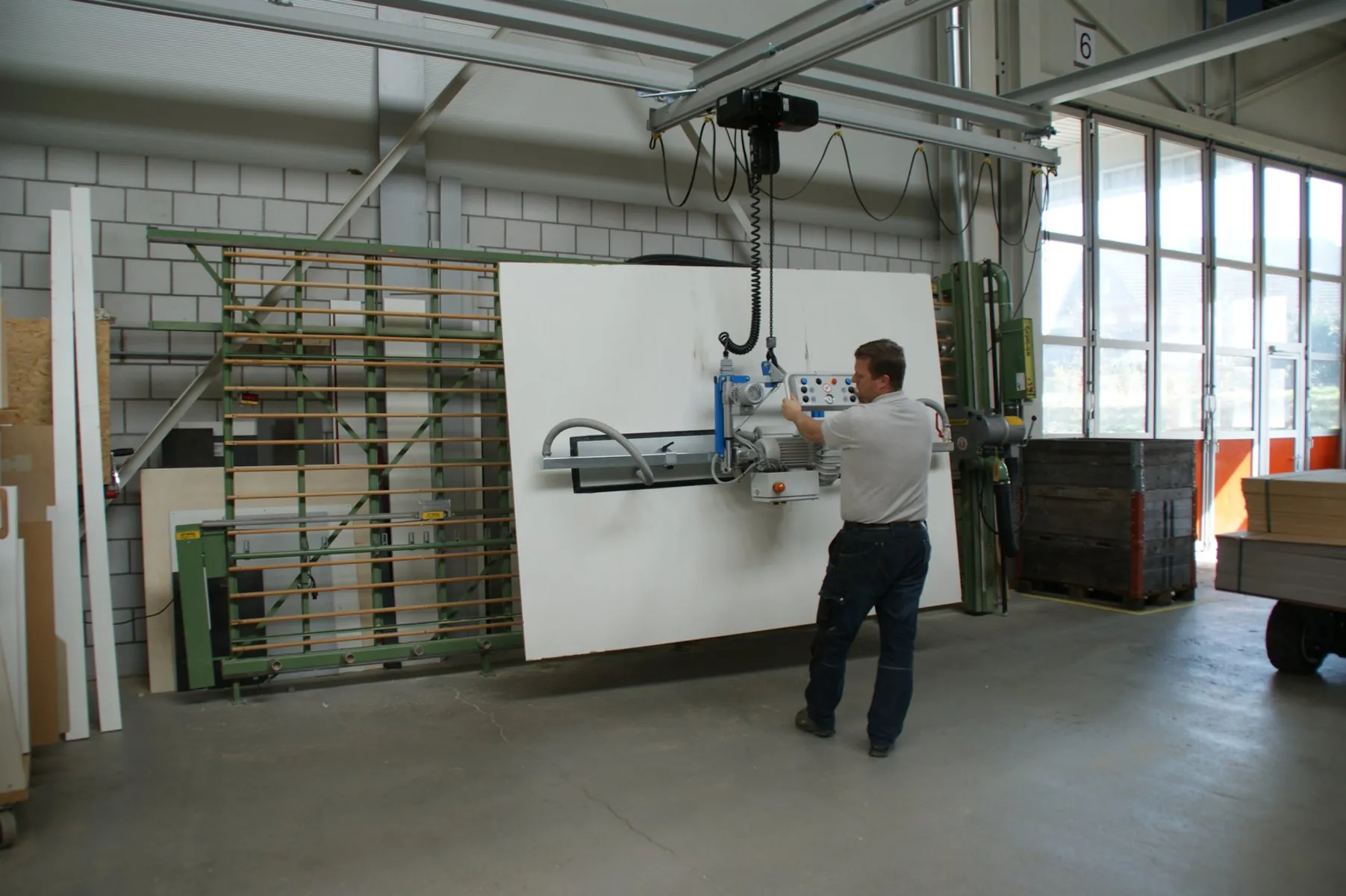

Typiska användningsområden: monteringslinjer, automatiserad produktion, exakt hantering av pressverktyg och formar, glas och känsliga laster samt logistik i flerskiftsdrift

Konfigurera lastkapacitet, lyfthöjd, driftklass, hastighetsprofil, åkvagn och tillval online och lägg sedan telfern i varukorgen eller offertlistan. Varje konfiguration prissätts enligt GIS aktuella fabriksprislista.

Egenskaper

Lastkapacitet	100–2500 kg
Lyfthöjd	3–60 m
Lyfthastighet	upp till 9.6 m/min (steglös, 15–87 Hz)
Driftklass (ISO/FEM)	M3–M7 (A3–A7)
Kapslingsklass	IP65
Varumärke	GIS
Överensstämmelse	Maskindirektiv: 2006/42/EC
GIS-modell	GPFU

Modell	Lastkapacitet (driftklass)	Lyfthastighet (N FU)	Egenvikt (3 m lyfthöjd)
GP 250 FU — 1-partig	320 kg @ M3 / 200 kg @ M5	2.4–9.6 m/min	25 kg
GP 250 FU — 2-partig	630 kg @ M3 / 400 kg @ M5	1.2–4.8 m/min	26 kg
GP 500 FU — 1-partig	630 kg @ M3 / 400 kg @ M5	2.4–9.6 m/min	29 kg
GP 500 FU — 2-partig	1250 kg @ M3 / 800 kg @ M5	1.2–4.8 m/min	30 kg
GP 1000 FU — 1-partig	1250 kg @ M3 / 800 kg @ M5	2.4–9.6 m/min	66 kg
GP 1000 FU — 2-partig	2500 kg @ M3 / 1600 kg @ M5	1.2–4.8 m/min	70 kg

NL FU-profilerna halverar hastigheterna (1.2–6.9 / 0.6–3.5 m/min) för exaktare positionering. FU-modellernas kapacitetsområde ligger en driftklass högre än för GP-standardtelfern; i gengäld är varje kombination katalogiserad upp till A7/M7. Frekvensomriktare: 2.2 kW (GP 250/500 FU) / 3.7 kW (GP 1000 FU), 15–87 Hz, radioavstörningsfilter enligt EN 61000 klass A. GP 1600/2500 FU upp till 6300 kg på förfrågan. Värdena följer databladen 9510.9203.5 / 9511.9208.5 / 9515.9209.5.
